ISO 834-1 Горизонтальная испытательная печь пожарной сопротивления для компонентов зданий и строительных материалов

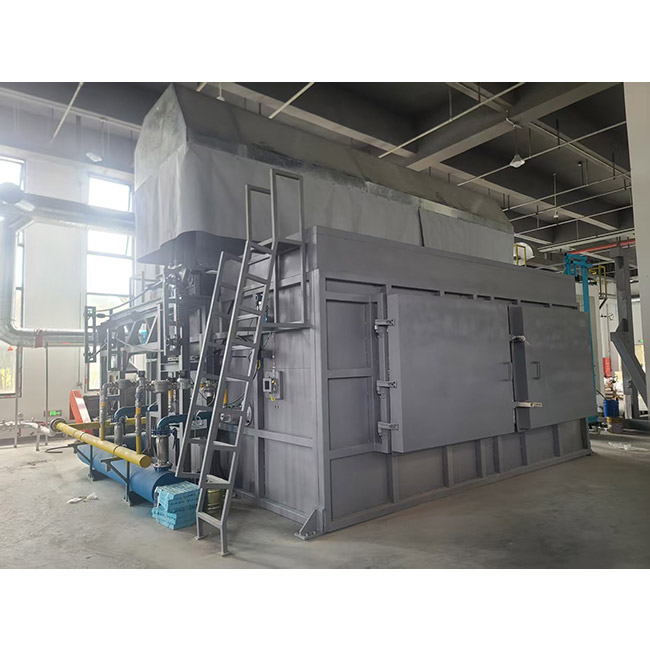

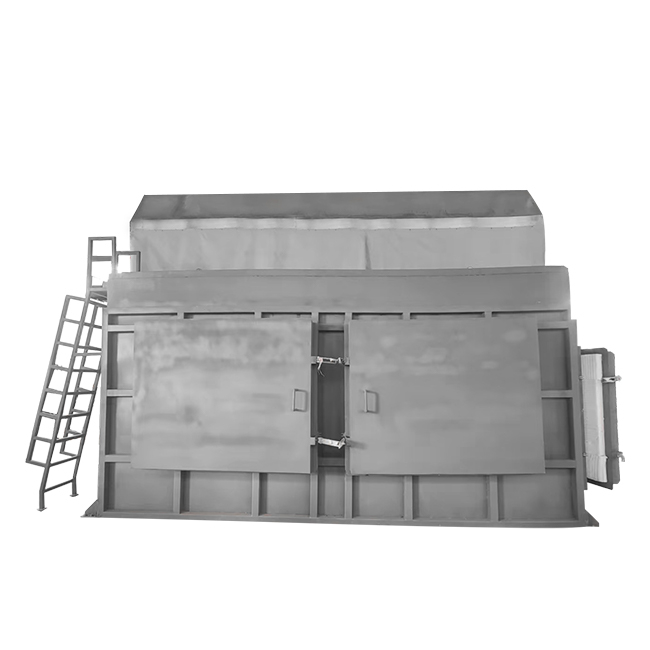

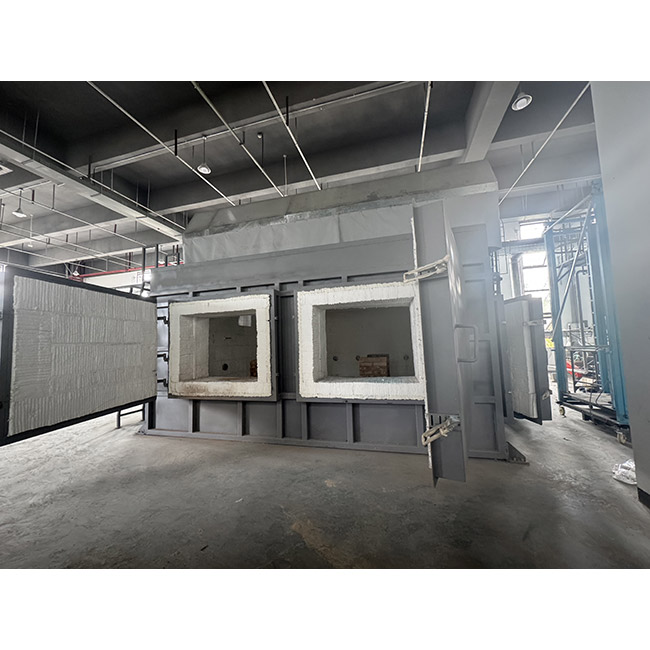

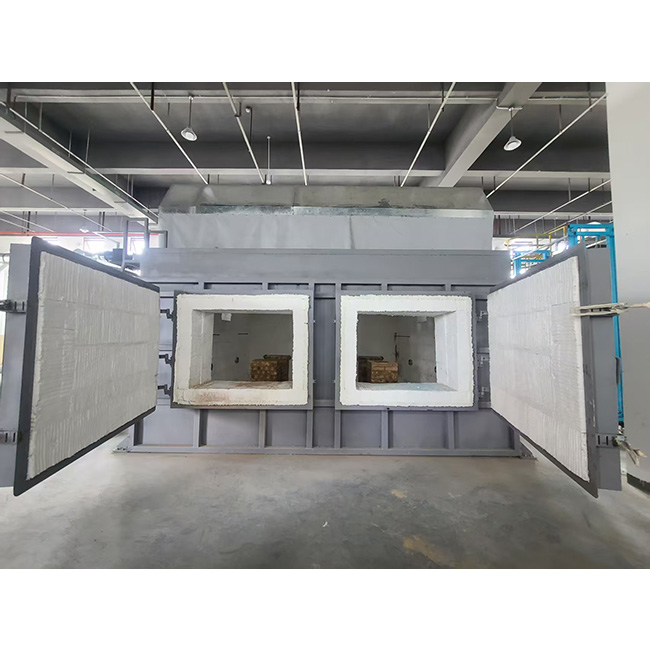

Горизонтальная испытательная печь пожарной сопротивления

Продукт вводится

Горизонтальные печи имеют решающее значение для оценки пожарной сопротивления компонентов здания, таких как полы, крыши, балки и потолки, что обеспечивает удовлетворение требований безопасности под воздействием пожара. Серия ISO 834 предоставляет основу для тестирования этих элементов, причем ISO 834-1 устанавливает общие требования и детали, такие как ISO 834-5 и ISO 834-6, определяющие условия для горизонтальных разделяющих элементов и лучей. EN 1363-1 и EN 1365-2 являются европейскими стандартами, которые тесно связаны с ISO, сосредоточившись на полах, крышах и балках, обеспечивая соответствие правилам здания ЕС. BS 476-20, 21 и 22 широко используются в Великобритании, охватывая как нагрузочные, так и не загружающие элементы, такие как полы и потолки, предлагая гибкость для приложений для специфичных для Великобритании. UL 263 и UL 1709 являются североамериканскими стандартами, применяемыми для испытаний по этажам, крышам и защищенным стальным балкам в стандартных и быстроразовых условиях пожаров, соответственно, обеспечивая соблюдение строгих зданий США. Эти стандарты применяются в отраслях для сертификации строительных материалов для зданий, обеспечивая безопасность в жилых, коммерческих и промышленных конструкциях путем тестирования грузоподъемности, целостности и изоляции в условиях имитации пожаров.

Стандартный

ISO 834-1: Испытания на пожарную резистентность-Элементы строительства здания-Часть 1: Общие требования к тестированию компонентов здания, таких как стены, полы, крыши, балки, колонны, двери и потолки в стандартной экспозиции.
ISO 834-2: Требования и рекомендации для измерения экспозиции печи на испытательных образцах.
ISO 834-5: Конкретные требования для погрузочных горизонтальных разделения элементов, таких как полы и крыши.
ISO 834-6: конкретные требования к балкам, протестированным в горизонтальных печи.
ISO 834-9: Конкретные требования к негруппирующим элементам потолка.
ISO 834-10: требования к тестированию материалов пожарной защиты, применяемых к элементам конструкционной стали.
ISO 834-11: оценка пожарной защиты для элементов конструкционной стали.
ISO 834-13: Требования к проверке пожарной защиты на стальных балках с веб-отверстиями.
EN 1363-1: Испытания на пожарную сопротивление-Общие требования, широко используемые в Европе для тестирования элементов здания, таких как полы, крыши и балки в стандартных условиях пожара.
EN 1365-2: Испытания на сопротивление пожарной охраны для нагрузочных элементов-Часть 2: Полы и крыши, особенно для горизонтальных применений печи.
EN 1365-3: Испытания на пожарную сопротивление для нагрузочных элементов-Часть 3: Балки, применимые к горизонтальной настройкам печи.
EN 13381-4: Методы испытаний для определения вклада противопожарной защиты в стальные элементы, включая горизонтальные балки.
EN 13381-9: Методы испытаний на пожарную защиту, применяемые к стальным балкам с веб-отверстиями, используемыми в горизонтальных печи.
BS 476-20: Пожарные испытания на строительных материалах и конструкциях-метод определения пожарной сопротивления элементов строительства (общие принципы), применимый к тестированию горизонтальной печи.
BS 476-21: Пожарные испытания на строительных материалах и конструкциях-Методы определения пожарной сопротивления элементов, погруженных в груз, включая полы, крыши и балки.
BS 476-22: Пожарные испытания на строительных материалах и конструкциях-Методы определения пожарной стойкости негруппирующих элементов, таких как потолки.
UL 263: Стандарт для испытаний на пожаров строительства и материалов, используемых в основном в Северной Америке для испытаний полах, крыш, балок и других компонентов в горизонтальных печи.
UL 1709: Стандарт для быстрого воздействия испытаний на защитные материалы для конструкционной стали, применимых к тестированию горизонтальной печи для стальных элементов в интенсивных условиях пожара.

Примечание: ISO 834-3, 4, 7, 8, 12 и 14 менее актуальны для горизонтальных печей, поскольку они сосредоточены на вертикальных элементах, колонках или печи меньшего масштаба, но включены в серию ISO для полноты.

Приложение

Полы

Полы, несущие нагрузку: включают бетонные плиты, железобетонные плиты и композитные полы (такие как стальные композитные плиты).
Полы без нагрузки: включают в себя легкие напольные системы, деревянные полы или сборные напольные панели.
Полные покрытия: включают ковры и материалы для отделки напольного размера (протестированы в сочетании с системой пола).
Применимые стандарты: ISO 834-5, EN 1365-2, BS 476-21 и UL 263.

Крыши

Крыши с нагрузкой: включают бетонные крыши, стальные крыши и композитные системы крыши.
Крыши без нагрузки: включают в себя легкие панели крыши и материалы для покрытия крыши.
Компоненты крыши: включают в себя гидроизоляционные слои, изоляционные слои и настил крыши (протестированные в сочетании с системой крыши).
Применимые стандарты: ISO 834-5, EN 1365-2, BS 476-21 и UL 263.

Балки

Нагрузочные балки: к ним относятся стальные балки, бетонные балки, деревянные балки и композитные балки (такие как стальные композитные балки).
Огненные балки: К ним относятся стальные балки, покрытые огненной краской или заключенные в огненные материалы.
Перфорированные балки: К ним относятся балки с открытыми отверстиями, которые протестированы на производительность пожарной защиты.
Применимые стандарты: ISO 834-6, ISO 834-10, ISO 834-13, EN 1365-3, EN 13381-4, EN 13381-9, BS 476-21, UL 263 и UL 1709.

Потолки

Потолки без нагрузки: они включают подвесные потолочные системы и декоративные потолочные панели.
Пожарные потолки: это потолки, используемые для разделения пространств или защиты верхних конструкций (такие как потолки гипсовой доски и потолки доски минеральной шерсти).
Потолочные компоненты: К ним относятся потолочные рамы, потолочные панели и изоляционные материалы. Применимые стандарты: ISO 834-9, BS 476-22, EN 1365-2 (частично применимо), UL 263.

Установка обслуживания

Вентиляционные воздуховоды: тестирование его целостности и производительности теплоизоляции в условиях пожара.
Системы труб: такие как пожарные воздуховоды и кабельные протоки.
Применимые стандарты: ISO 834-1 (общие требования), EN 1363-1, BS 476-20.

Другие компоненты

Компоненты горизонтального разделения: такие как горизонтальные системы отделения огня между этажами и крышами.
Материалы для защиты от пожарной защиты: такие как огнеупорные покрытия, приложенные на распылитель, и панели огнеупорного покрытия, используемые для защиты стальных балок или систем пола.
Композитные конструкции: такие как стальные композитные конструкции и легкие сэндвич-панели.
Применимые стандарты: ISO 834-10, ISO 834-11, EN 13381-4, UL 1709.

Технические характеристики:

Тип печи: тестовая печь горизонтальной нагрузки (50t);
Размеры печи: L4.5M x W4.0M x D2.0M;

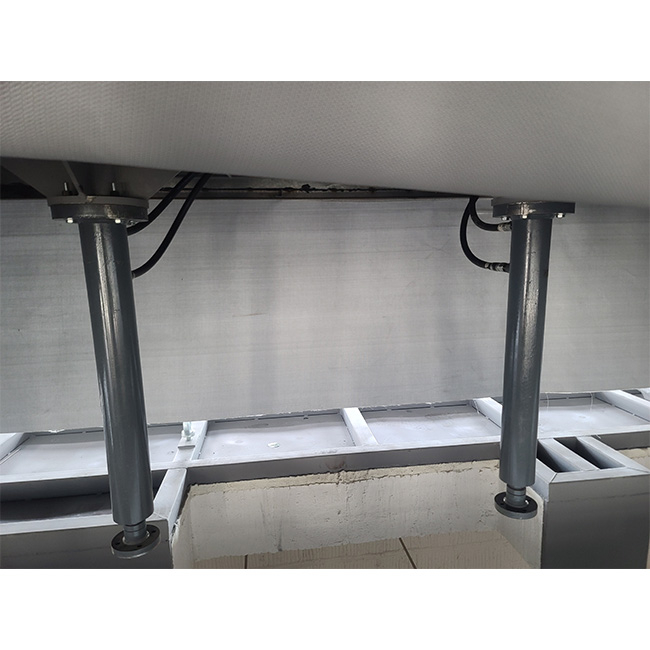

Количество точек загрузки: 4 балла;
Сила загрузки и метод управления: одноточечный 8T; Пропорциональная линейная нагрузка клапана, непрерывная постоянная нагрузка <1,5%;
Тип топлива:
Калорий топлива: сжиженный нефтяной газ (СПГ) или природный газ 22 000 ккал/м³;
Давление топлива: 0,03-0,07 МПа;
Температура выхлопного газа: <400 ° C (с холодным воздухом);
Повышение температуры стенки печи: <50 ° C ± 1 ° C выше комнатной температуры (исключая горелки и области вокруг окна наблюдения);

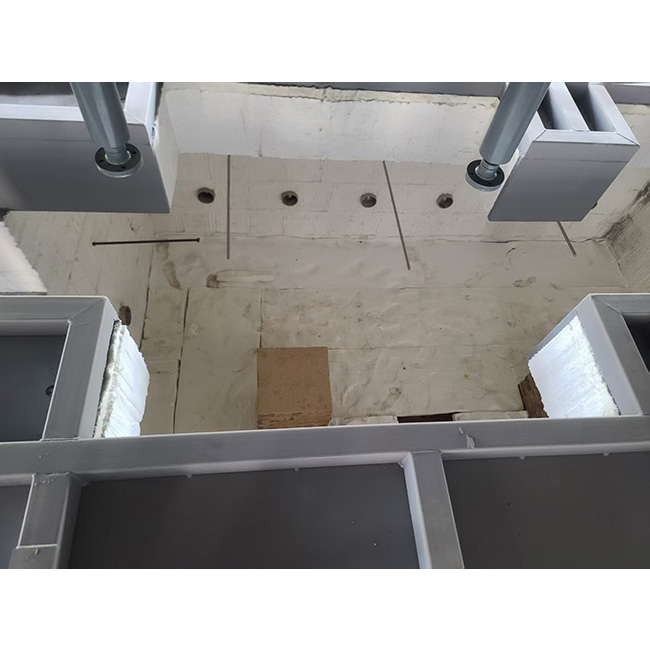

Изоляция: рефрактерная шерсть для верхней и стен; Рефрактерные кирпичи для дна;
Количество горелок: 10 комплектов;
Термопары: 20 для камеры печи; 1 для калибровки; 32 для температуры на задней панели;
Мощность сжигания: 4500 кВт;
Потребление газа: полная нагрузка: 167 кг/ч; Фактическое: 96 кг/ч
Управление сгоранием: 1:25 Линейное сгорание
Максимальная деформация: ≤ l0/30
Получение и обработку данных: программируемый логический контроллер (ПЛК), карта с высокой конкретной температурой, ± 0,1 ° C

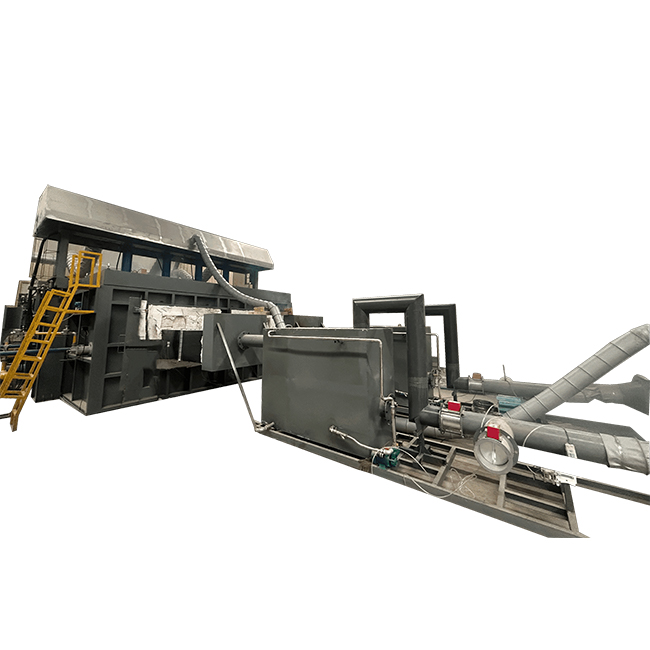

Тестирование трубопроводов: может одновременно проверить трубопроводы A и B
