Лабораторный тест на пожар ISO 5660 Калориметр конуса для теплового выпуска и анализа дыма

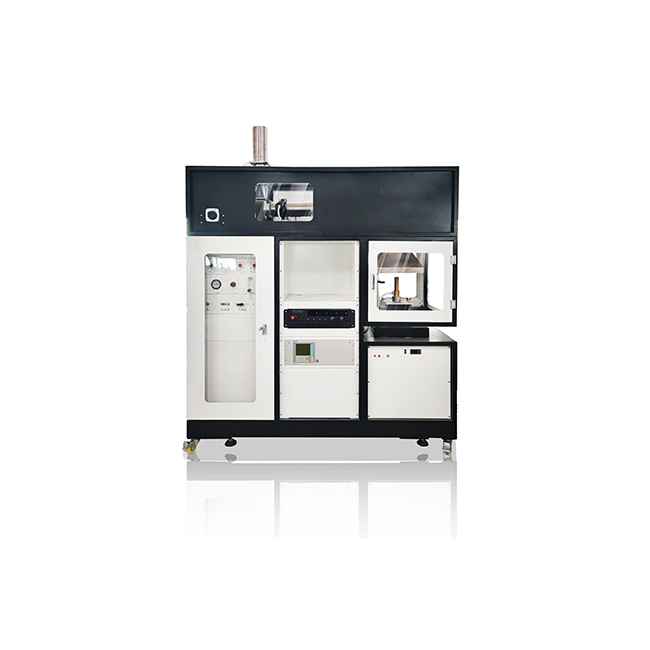

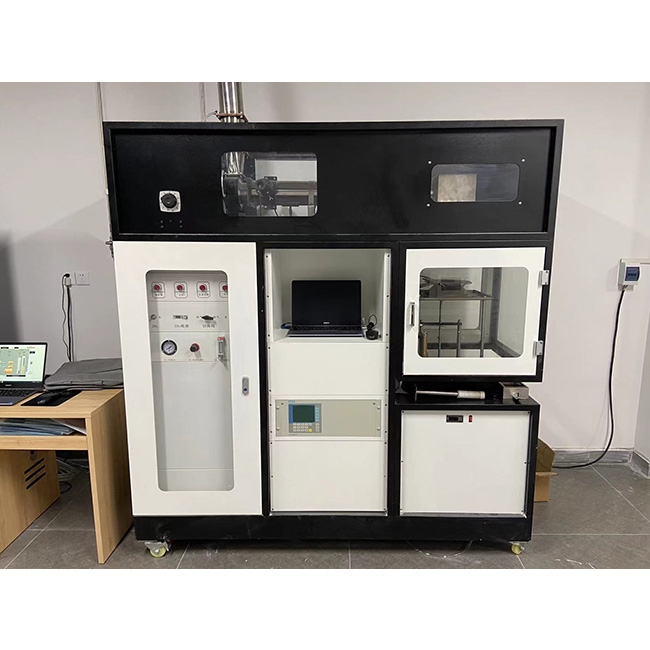

ISO 5660 Конус калориметр

Продукт вводится

Калориметр конуса представляет собой усовершенствованное оборудование для испытаний на пожарное обеспечение, разработанное в соответствии с Международным стандартом ISO 5660, который используется для оценки характеристик сжигания материалов в огне. Он имитирует различные уровни теплового излучения (25 ~ 75 кВт/м²), чтобы точно измерить скорость тепла (HRR), скорость образования дыма, скорость потери массы и выбросы токсичных газов (например, CO, CO2) материала. Тестовые объекты включают строительные материалы, железнодорожные интерьеры, аэрокосмические материалы, палубы кораблей, текстиль, провода и кабели и т. Д., И широко используются в строительстве, транспортировке, мебели и других полях. Инструмент оснащен нагревателем конуса, автоматической системой зажигания, газовым анализатором и высоким датчиком взвешивания, чтобы гарантировать, что результаты тестов являются точными и надежными, в соответствии с международными стандартами, такими как ISO 5660-1: 2015, и является важным инструментом для исследований в области пожарной деятельности и сертификации продукции.

Стандартный

ISO 5660-1: 2015

Название: Испытания на реакцию на огонь-тепло выброс, производство дыма и скорость потери массы-Часть 1: Скорость тепла (метод калориметра конуса) и скорость производства дыма (динамическое измерение)

Содержание: Эта часть определяет метод испытаний для измерения скорости тепла, скорости производства дыма и скорости потери массы материалов на определенном уровне теплового излучения с использованием калориметра конуса. Тест основан на принципе потребления кислорода (около 13,1 МДж/кг, выделяется для каждой кг сгоревшего кислорода).

Обновление: по сравнению с версией 2002 года, версия 2015 года добавляет измерение дыма (включая требования к анализаторам CO и CO2), методам обработки специальных образцов (таких как материалы, которые чрезмерно скручиваются, расплавлены или толщиной менее 6 мм) и дифференцированные положения для калибровки приборов.

Проверьте содержание продукта

Испытание на калориметр ISO 5660 применимо к различным материалам и продуктам. Он в основном используется для оценки их поведения сжигания в огне и широко используется в строительстве, железнодорожном транспорте, авиации, кораблях, мебели, текстиле и других полях. Объем протестированных продуктов включает, но не ограничивается следующими категориями:

Строительные материалы

Древесина: сплошная древесина, фанера, волокнистая доска и т. Д.

Пластмассы: ПВХ, полиуретан, полиэтилен и т. Д.

Композиты: Пластмассы из стеклянного волокна, сэндвич -панели и т. Д.

Покрытия и материалы для обработки поверхности: огненные покрытия, декоративные покрытия.

Изоляционные материалы: пенопластика, минеральная шерсть, стеклянная шерсть и т. Д.

Настенные панели и материалы пола: ковры, кожа напольной, ламинаты и т. Д.

Требования: поверхность образца должна быть плоской, размер обычно составляет 100 мм × 100 мм, а толщина составляет менее 50 мм; Если толщина составляет менее 6 мм, фактический субстрат должен быть прикреплен для достижения толщины 6 мм. Полный тест требует 12 образцов, которые тестируются на разных уровнях радиации (25, 35, 50, 75 кВт/м²), с 3 образцами на уровень.

Железнодорожные транзитные материалы

Материалы интерьера: сиденья, полы, настенные панели, потолки и т. Д.

Провода и кабели: изоляционный слой, материалы для оболочки.

Стандарты применения: такие как EN 45545-2 (Стандарт пожарной защиты EU Rail Transit), используя значение MARHE для оценки результатов пожара.

Аэрокосмические материалы

Самолетные интерьеры: ткани сидений, перегородки, материалы для переборки и т. Д.

Стандарты: соответствовать требованиям FAA (Федеральная авиационная администрация) или AITM (Airbus), часто используемые в сочетании с ASTM E1354.

Судоходные материалы

Материалы палубы и салона: встретить IMO (Международная морская организация), связанные с такими стандартами.

Текстиль и мебель

Текстиль: шторы, ковры, декоративные материалы ткани и т. Д.

Мебельные начинки: пена, наполнение волокна и т. Д.

Стандарты: такие как GB/T 14645, NFPA 701 и т. Д., Протестированы в сочетании с ISO 5660.

Провода, кабели и электронные продукты

Изоляционные материалы: полимерные материалы, используемые для проводов и кабелей.

Стандарты: такие как GB/T 18380, ECE R118 (автомобильный интерьер).

Другие материалы

Упаковочные материалы: картон, пенопластика и т. Д.

Промышленные материалы: резина, герметичные материалы и т. Д.

Специальные материалы: материалы, которые легко плавить, сгибаться или сжимать, требуют специальной обработки (например, использование проволочной сетки или алюминиевой оберточной бумаги поддона).

Основные параметры:

1. Радиационный конус: нагревательная мощность 5 кВт, интенсивность излучения: 100 кВт/м2, оснащенное тремя термопарами для измерения температуры.

2 Радиационный экранирующий слой: изготовлен из некоммерческого материала, с общей толщиной, не превышающей 12 мм;

3 Управление радиацией: система управления радиацией может быть должным образом отрегулирована, чтобы сохранить температуру термопары из радиационного конуса, контролируемой при ± 10 ℃ предварительного значения;

4 взвешивающего оборудования: импортированный высокопрочный электронный баланс, весом 500 г, разрешение 0,01 г;

5 Образец монтажной рамы: изготовленная из нержавеющей стали, квадратная открытая пластина, верхняя часть отверстия составляет 106 ммс106 мм, глубина составляет 25 мм, а толщина - 2,4 мм;

6 Рама позиционирования: квадратная коробка, изготовленная из нержавеющей стали толщиной 1,9 мм, внутренний размер квадратной коробки составляет 111 мм, высота составляет 54 мм, а отверстие для испытательной поверхности составляет 94 ммх94 мм

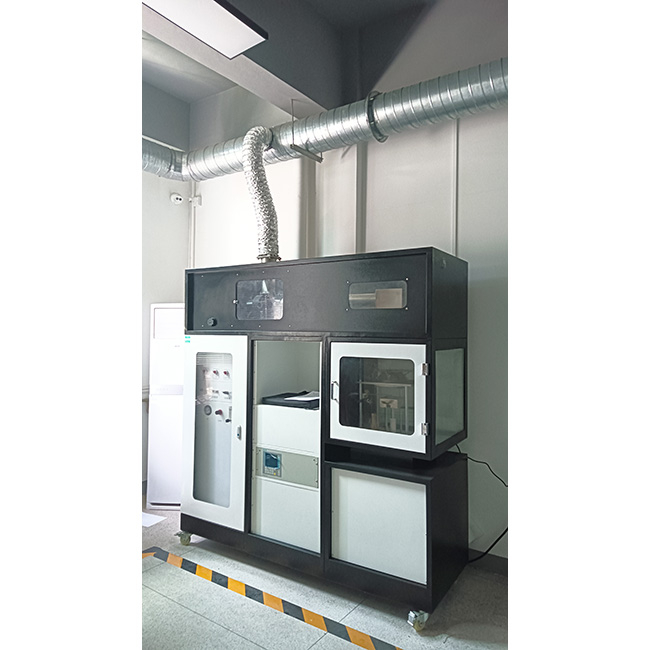

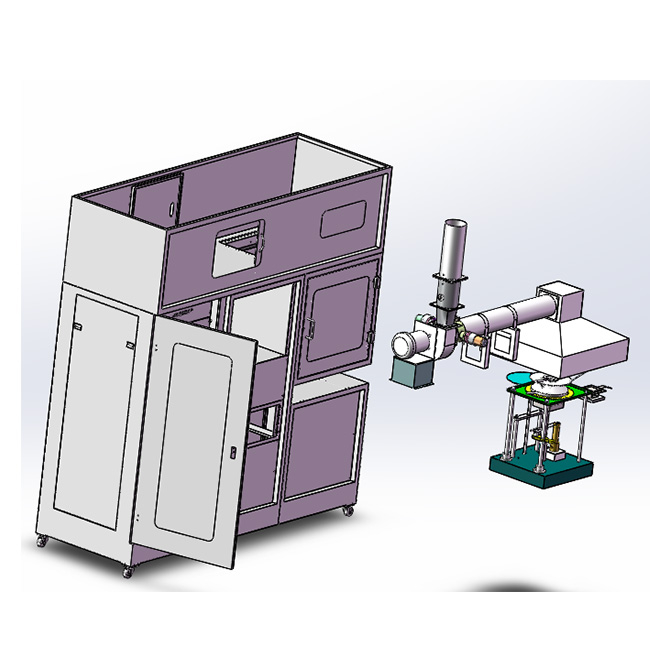

7 выхлопных систем: состоит из центробежного вентилятора, дымового капюшона, воздухозаборника и выхлопных труб вентилятора и расходногометра отверстия

8 Устройство отбора проб газа: насос для отбора проб, дымовой фильтр, простудная ловушка осушителя, коэффициент пустого шунтирования, фильтр влаги, фильтр CO2.

9 Ignitor: электрический зажигатель искры используется для внешнего зажигания.

10 Таймер зажигания: Очевидное разрешение значения: 0,1S, ошибка времени: 1S/1N

11 газовых анализатора и ключевых компонентов импортируются.

12 02 Analyzer (C0 необязательно, стоимость дополнительная)

13 Высокая плата, компьютер и 8,4-дюймовый ЖК-дисплей с 64, с несколькими параметрами интерфейса связи, такими как TCP/IP и RS-232

14 Измерение кислорода: измерение парамагнитного кислорода

14.1 Диапазон измерения: 0-25%

14.2 Сертификация: сертификация CE, EN 50081-1, EN50082-2

14.3 Питание: 220VAC, 48 ~ 63 Гц, 37W

14.4 Уровень защиты: IP 20

14,5 вес: около 13 кг

14.6 Образец давления газа: использование внешнего опорного газа, 800 ~ 1200HPA; Используя внутренний эталонный насос, давление воздуха ± 50 гПа

14,7 Выборочный поток газа: 0,3 ~ 1 литра / минута

14,8 Температура образца газа: 5 ~ 50 ℃

14,9 Выборочная влажность газа: <95% относительная влажность

14.10 Время разминки: 2 часа

14.11 Время ответа: 3,5 секунды

14.12 Время затухания: 0 ~ 100 секунд регулируется

14.13 Мертвые время: около 0,5 ~ 2,5 секунды

14.14 Время обработки сигнала: <1 секунду

14,15 нулевой дрейф: <0,5% Минимальный диапазон/месяц

14.16 Дрифт значения измерения: <0,5% диапазон измерений/месяц

14.17 Ошибка повторяемости: <1% диапазон измерений/месяц

14.18 Ошибка линейности: <1% диапазон измерений/месяц

14,19 ВЫХОДИТЕЛЬНЫЕ ПЕРСОНАЦИИ: <± 0,75% минимальный диапазон

14.10 Выход реле: 6, 24 В переменного тока/DC, 1a, плавающие, свободно выбираемые

14.21 Аналоговый вход: 2, 0/2/4 ~ 20 мА, скорректирован для перекрестной интерференции

14.22 Бинарный ввод: 6, 24V, плавающий, свободно выбираемый

14.23 Порт последовательной связи: 485 рупий.

14.24 Температура окружающей среды: работа, 5 ~ 45 ℃; хранение и транспорт, -30 ~+70 ℃

15 Анализатор CO2 с диоксидом углерода: непрерывное измерение с использованием ндирского недисперсионного инфракрасного анализатора. (Необязательно, дополнительная плата)

15.1 Измерение диапазона: 0 ~ 10%;

15.2 Измерение точности: ± 0,1%;

15.3 Время ответа: <6,5 с;

15.4 Повторяемость: <± 1%

15,5 нулевой дрейф: ≤2%в неделю

15.6 Дрифт диапазона: ≤2%в неделю

15,7 линейное отклонение: <± 1%

16 Cobron Oxide Co Analyzer: непрерывное измерение с использованием недисперсионного инфракрасного анализатора. (Необязательно, дополнительная плата)

16.1 Измерение диапазона: 0 ~ 5%;

16.2 Время ответа: <7,0 с

16,3 повторяемость: <± 1%

16,4 нулевой дрейф: ≤2%в неделю

16,5 Дрифт диапазона: ≤2%в неделю

16,6 линейное отклонение: <± 1%

17 Система сбора данных может собирать и записывать данные тестирования, такие как концентрация кислорода, концентрация диоксида углерода, температура, скорость тепла, масса

Уровень потерь и т. Д. И может быть сохранен;

18 компьютер: один.

19 Система очистки дымовых газов: принимает мощную выхлопную систему. Машина оснащена мощным выхлопным вентилятором. Когда тест будет завершен, запустите систему выхлопных вентиляторов, чтобы разряжать выхлопные газы на открытом воздухе для очистки, чтобы соответствовать национальным стандартам выбросов.
