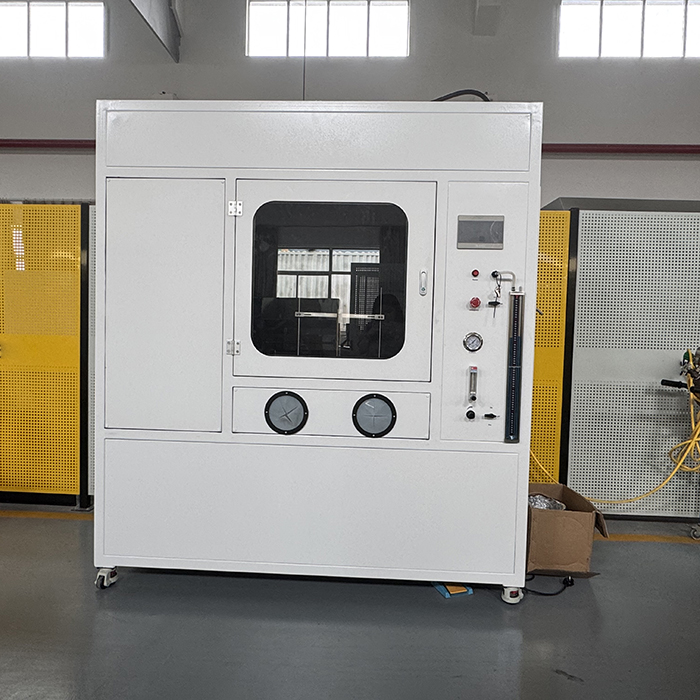

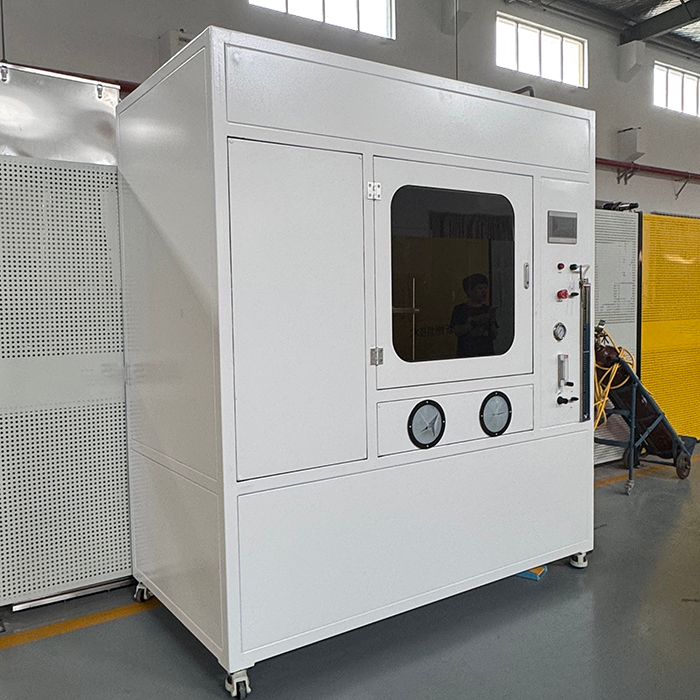

VW-1 Горизонтальный вертикальный пламен-тестер для проводов и кабелей

VW-1 Горизонтальный вертикальный пламен-тестер для проводов и кабелей

VW-1 горизонтальный вертикальный пламен для проводов и кабелей представляет собой профессиональное испытательное оборудование, разработанное и изготовленное в соответствии с международными стандартами тестирования тестирования в основном проволоке и кабельном пламене (особенно методом испытаний VW-1 в стандарте UL 1581). Оборудование в основном используется для оценки характеристик противоположного пламени сжигания сжигания с изоляционной оболочкой, таких как провода, кабели, оптические волокнистые кабели и их готовые продукты при воздействии указанного пламени в определенных условиях. Это незаменимый ключевой инструмент для контроля качества, разработки продукции и сертификации безопасности в промышленности и кабельной промышленности.

Основные функции и тестовые цели:

• Оценка производительности пламени: имитируйте ситуацию, когда провода и кабели сталкиваются с внешним открытым пламенем в вертикальном состоянии установки, и оценивать их способность предотвратить распространение пламени, самовыраживание способности и зажигает ли сжигание капельных материалов в качестве хлопка ниже.

• Соответствие ключевым стандартам: в основном соответствует требованиям раздела 1080 стандарта UL 1581 (тест VW-1 вертикального образца). В то же время он также может быть совместимы с положениями испытаний на вертикальное сжигание в других соответствующих стандартах (например, IEC 60332-1, CSA C22.2 № 0,3, GB/T 18380.12 и т. Д.).

• Определение класса VW-1: этот тест является основной основой для определения того, соответствуют ли провода и кабели строгую оценку пламени VW-1 (вертикальное проволочное пламя) в сертификации UL. Прохождение этого теста является необходимым условием для получения сертификации UL VW-1.

Технический параметр:

1. На вершине есть мощная вентиляция и дымовая выхлопная связь. Когда тест завершен, он открывается в то же время, что и система подачи воздуха для разряда выхлопного газа на открытом воздухе. Во время теста система была закрыта.

2. На задней стороне коробки есть дверь подачи воздуха. Когда тест будет завершен, когда выхлопная система будет открыта, воздух будет подаваться в коробку. Во время теста это закрытие должно быть закрыто.

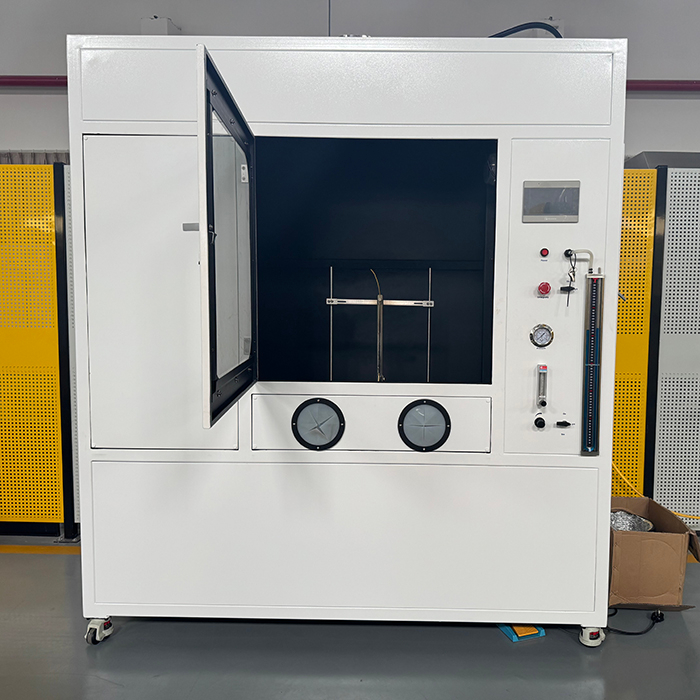

3. На передней части коробки есть искаженное окно наблюдения за стеклом, которое может быть запечатано во время испытания, чтобы облегчить наблюдение за тестовой ситуацией.

4. Под окном наблюдения за стеклянностью есть операционное отверстие. Это отверстие оснащено герметичными перчатками, а оператор использует герметичные перчатки для работы.

5. Спецификации объема испытаний: общий размер 2,1 м (длина) * 1,2 м (ширина) * 1,8 м (высота), размер блока управления 0,45 м (длина) * 0,35 м (ширина) * 1 м (высота), чистый объем: 4,38 м3.

Система измерения температуры:

1. Тепловой датчик (медный трубопровод и термопару) - структура трубопровода должна быть электролитической медью с чрезвычайно высокой проводимостью. Длина составляет 19,14 ± 0,02 мм.

2. Арокетированная термопара K-типа, оснащенная нержавеющей стальной трубкой диаметром 0,5 мм в качестве внешней куртки.

3. Термометр цифрового дисплея соответствует импортированной термопару K-типа. Чтение больше 1000 ° C.

4. Вся тестовая система: подвижный тип, она помещается в испытательный поле для измерения температуры.

5. Оснащен электронной секундомерной связью: точный до 0,1 с (резервная речь во время калибровки измерения температуры).
