| Количество: | |
|---|---|
GD-BS 6378
Gold

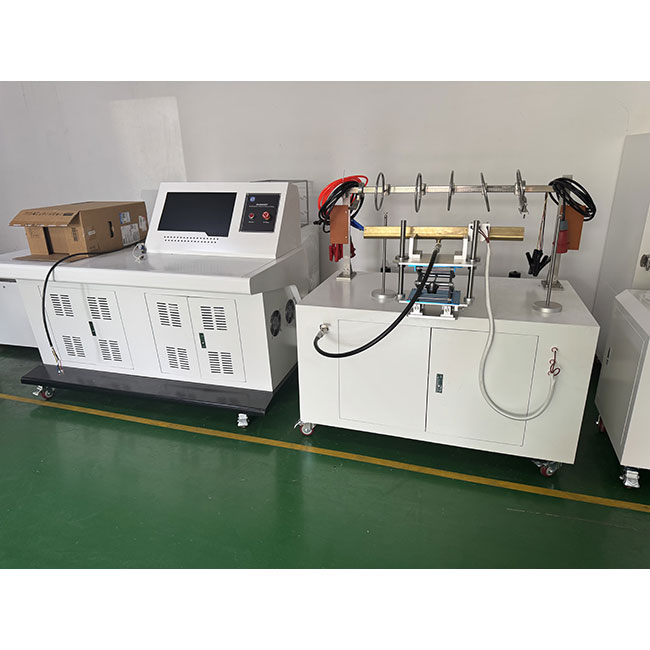

Кабельное пожарное воздействие и испытательное оборудование для распыления воды
Введение продукта:
Управление и контроль тока, напряжения и потока газа во время теста, и кривые результата испытаний могут быть выведены и напечатаны. Подходит для минеральных изолированных кабелей с номинальным напряжением, не превышающим от 0,6 до 1 кВ, поддерживая целостность цепи в течение длительных периодов в условиях пожара. Соответствует Британскому пожарному кабельному стандарту, BS6387, "Спецификация для требований к производительности для кабелей Удерживающей целостности цепи под огнем. "
Стандарты:
● BS6387-2013
● GB/T19216. (11, 21, 23, 25) -2003;
● GB/T19216. (12, 31) -2008;
● IEC60331— (1, 2, 11, 21, 23, 25): 2018;
● GB/T19666-2019
● EN50200-2006
Технические функции:
I. Испытание на пожарное сопротивление BS:

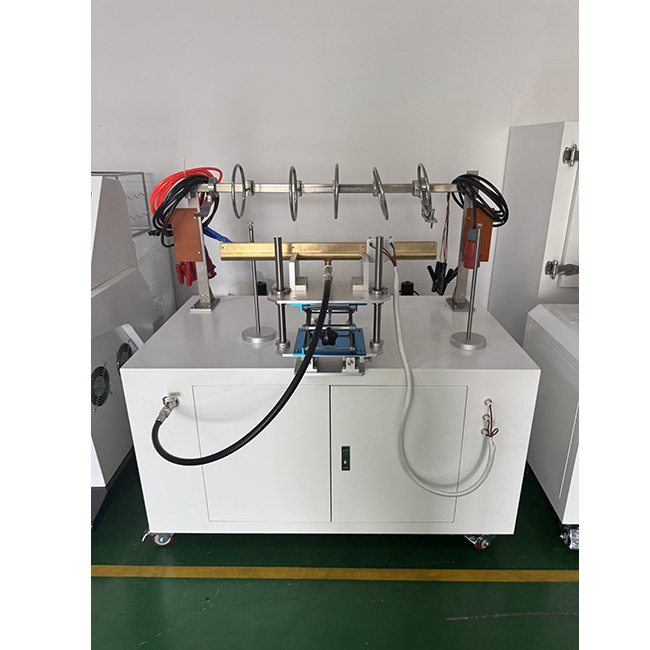

1. Система поддержки кабеля: кабель зажимается горизонтально до одного конца кабельной оболочки. Центральная секция кабеля закреплена двумя металлическими кольцами (на расстоянии 300 мм друг от друга). Кольца обозначены до остальных металлических частей устройства. Для невооруженных кабелей с диаметром менее 10 мм или другими кабелями, которые могут испытывать значительное движение во время теста, требуются три дополнительных кольца, каждая из которых обеспечивается приблизительно 150 мм от исходного кольца.
2. Аппарат для испытаний непрерывности: во время теста ток проходит через все кабельные ядра. Используется трехфазный трансформатор, связанный с Wye, с достаточной пропускной способностью для поддержания максимального допустимого тока утечки 2А при испытательном напряжении. На другом конце кабеля нагрузка подключается к каждому сердечнику, применяя ток приблизительно 0,25А на номинальное напряжение кабеля.
3. Источник тепла: горелка, соответствующая AGF-1857B, с длиной сопла 610 мм.
4. Измерение температуры: бронированный термометр диаметром 1,5 мм помещается вблизи воздушного входа, параллельно горелке и на 75 мм над ним.
5. Проверка температуры пламени: 950 ± 40 ° C.
6. Образец для испытаний: образец представляет собой раздел готового продукта, длиной не менее 1200 мм, со 100 мм оболочки и снятым на каждом конце. Проводники на обоих концах кабеля должны быть подключены в соответствии с электрическими спецификациями.
7. Тестовое напряжение: регулируется от 100 до 1000 В.
8. Тестовый ток: регулируется от 100 до 260 мА.
II Испытания на механическую вибрацию и сопротивление пожарной охраны:
1. Стена и установка: стена изготовлена из теплостойчивого, огнеупорного материала и закреплена до двух горизонтальных стальных балок, один сверху, а другой-в нижней части плиты. Плита длиной около 900 мм, шириной 300 мм и толщиной 9 мм. Общий вес стены (рама опорной плюс плюс) составляет 10 ± 0,5 кг. Каждая стальная балка представляет собой 25 -мм квадратную стальную трубку длиной около 1 м. Если требуется материал заполнителя, его следует помещать внутри балки. Верхняя луч должна быть закреплена к плите так, чтобы ее верхняя поверхность промыла верхним краем плиты. Каждый луч и внешний край плиты имеют горизонтальное отверстие, точное расположение которого определяется конкретными опорными подушками и требованиями к опорной раме. Стена связана с рамой с четырьмя резиновыми втулками, диаметром приблизительно 32 мм и толщиной 20 мм.
2. Источник тепла: горелка, соответствующая AGF-1857B с длиной сопла 500 мм.
3. Измерение температуры: бронированный термометр диаметром 1,5 мм вводится через стену, 8-10 мм от стены. Температура измеряется с использованием следующей процедуры: термометр прикреплен к одному концу мягкого стального стержня (диаметр 3 мм ± 5% и длиной 300 мм), так что он может измерить температуру стержня. Стержень удерживается рядом с пламенем, сохраняя расстояние от 40 до 50 мм. При температуре пламени 950 ° C стержень достигает 400 ° C за 10-20 секунд. При температуре пламени 650 ° C стержень достигает 400 ° C за 20-40 секунд.
4. Проверка температуры пламени: 950 ± 40 ° C. 5. Вибрационное устройство: состоит из стержня мягкой стали (диаметр 25 мм ± 5%, длиной 600 мм ± 5%). Продольная часть стержня параллелен стене и 200 мм над верхней частью стены. Ось делит стержень на две секции, 200 мм и 400 мм, с более длинной секцией, обращенной к стене. Стержень сбрасывается из параллельного положения до центра стены при температуре 60 ° C, каждые 30 ± 2 секунды.
6. Тестовое напряжение: регулируется от 100 до 1000 В.
7. Тестовый ток: регулируется от 100 до 260 мА.
Iii. БС Тест на воду и пожарную сопротивление:
1. Нагрев источник: горелка, соответствующая AGF-1857B, с длиной сопла 500 мм;
2. Измерение температуры: бронированный термометр диаметром 1,5 мм помещается на нижнюю сторону кабеля;
3. Проверка температуры пламени: 650 ± 40 ° C;
4. Водяной спрей: на сайте на сайте установлена на подставку, прямо в центре горелки. Применяется давление воды от 250 кПа до 350 кПа, распыляя от 0,25 до 0,30 литра на квадратный метр воды вблизи образца. Эта скорость измеряется с использованием централизованно расположенного глубокого подноса с его длинной осью, параллельной оси кабеля. Поднос имеет ширину около 100 мм и длиной 400 мм.
5. Образцы: образцы более 1500 мм взяты из готовой продукции и подвергаются испытанию изгиба при температуре окружающей среды. 100 мм обшивки и покрытия удаляются с каждого конца. Проводники на обоих концах кабеля должны быть должным образом обработаны в соответствии с электрическим соединением и рекомендациями производителя.
6. Тестовое напряжение: регулируется от 100 до 1000 В.
7. Тестовый ток: регулируется от 100 до 260 мА.
IV BS8491-2008 Механическая вибрация, пожар и водостойкость (так же, как GB/T19666-2019 Приложение B: Метод испытаний на струи воды):

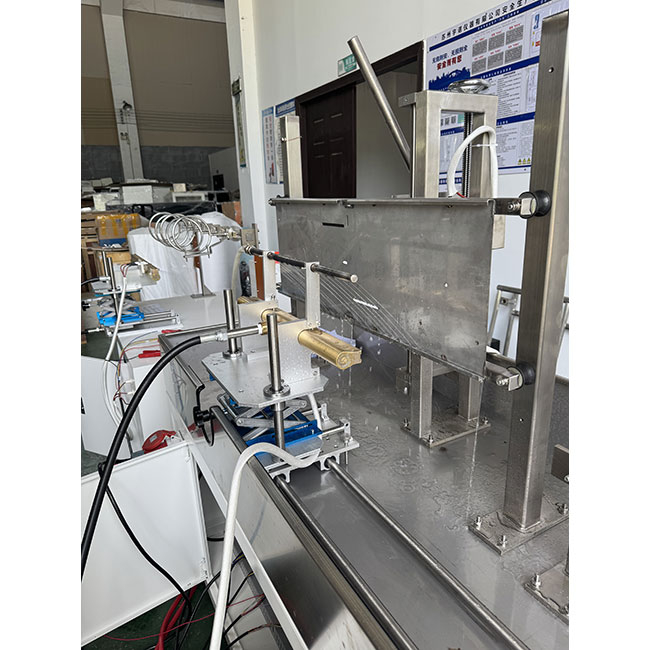

1. Испытательная лестница: Лестница для испытаний ударов состоит из стальной рамы с двумя центральными вертикальными стальными элементами, которые можно отрегулировать влево и вправо, чтобы разместить кабели разных размеров. Тестовая лестница длиной 1200 ± 100 мм и высотой 600 ± 50 мм, общая масса 18 ± 1 кг.
2. Источник тепла: горелка, соответствующая AGF-1857B, с длиной сопла 500 мм, используемой с факелом BS Mechanical Vibration и Fire Resistance.
3. Измерение температуры: Закрепите изолированную термостойкую испытательную панель (10 ± 2 мм х 300 ± 50 мм x 900 ± 100 мм) для тестовой лестницы. Два термопали диаметром 1,5 мм установлены горизонтально на лестнице, с их центральными линиями на 100 ± 10 мм над нижней частью тестовой панели и их кончиками 20 ± 1 мм перед панелью. Поместите центр сопло факела на 50 ± 10 мм ниже и 100 ± 10 мм перед двумя термопарами. После зажигания факела отрегулируйте скорость потока газа и запишите температуру каждые 30 секунд в течение 10 минут. Рассчитанная средняя температура должна быть между 830 ° C до 870 ° C. Если температура не соответствует стандарту, отрегулируйте скорость потока газа и положение факела в пределах стандартной допуска и переверните. 4. Вибрационное устройство: состоит из стального стержня (диаметр 25 мм ± 0,1 мм, длиной 600 мм ± 5 мм). Продольная часть стержня параллелен стене и 200 мм над верхней частью стены. Ось делит стержень на две секции, 200 мм и 400 мм, с более длинной секцией, обращенной к стене. Стержень сбрасывается из параллельного положения в центр стены при 60 ° C, 30 ± 2 с.
5. Сопло: сопло с 6,3-миллиметровым выходом, соответствующей BS EN60529014-1992. Центральная линия сопла должна быть под углом 45 ± 5 градусов до вертикальной, причем сопло расположена в 500 ± 25 мм от точки удара образца. Счетчик потока должен быть отрегулирован для поддержания скорости потока воды 12,5 л/мин.
6. Тестовое напряжение: регулируется от 100 до 1000 В.
7. Тестовый ток: регулируется от 100 до 260 мА.
V. EN50200-2006 Тест на спрей для водных ресурсов для незащищенных небольших кабелей в аварийных маршрутах (так же, как GB/T19666-2019 Приложение A: Метод испытаний на распыление воды)
1. Стена и установка: стена изготовлена из теплостойкого, огнестойкового материала и прикреплена к двум горизонтальным стальным балкам, один сверху, а другой-в нижней части плиты. Плита составляет около 900 мм, шириной 300 мм и толщиной 9 мм. Общий вес стены (рама поддержки плюс плюс) составляет 10 ± 0,5 кг. Каждая стальная балка представляет собой 25 -мм квадратную стальную трубку длиной около 1 м. Если требуется материал заполнителя, его следует помещать внутри балки. Верхняя луча должна быть прикреплена к плите, так что ее верхняя поверхность промывается верхним краем плиты. Каждый луч и внешний край плиты имеют горизонтальное отверстие, точное расположение которого определяется конкретными опорными подушками и требованиями к опорной раме. Стена связана с рамой с четырьмя резиновыми втулками диаметром около 32 мм и толщиной 20 мм.
2. Источник тепла: горелка, соответствующая AGF-1857B, с длиной сопла 500 мм.
3. Измерение температуры. Аренкоретичный термометр диаметром 1,5 мм вводится через стену, а термометр расположен от 8 до 10 мм от стены. Температура измеряется с использованием следующей процедуры: прикрепите термометр к одному концу стержня мягкой стали (диаметр 3 мм ± 5%, длиной 300 мм), чтобы он мог измерить температуру стержня. Держите стержень рядом с пламенем, сохраняя расстояние от 40 до 50 мм. При температуре пламени 950 ° C стержень достигает 400 ° C за 10-20 секунд. При температуре пламени 650 ° C стержень достигает 400 ° C за 20-40 секунд.
4. Проверка температуры пламени: 950 ± 40 ° C.
5. Вибрационный аппарат: состоит из стержня мягкой стали (диаметр 25 мм ± 5%, длиной 600 мм ± 5%). Продольная секция стержня параллелен стене, 200 мм над верхней частью стены. Ось делит его на две части, 200 мм и 400 мм, причем более длинная секция обращена к стене. Стержень сбрасывается из параллельного положения до центра стены с интервалом 30 ± 2 секунды от 60 ° C.
6. Сопло: изготовлен из трубки из нержавеющей стали с внешним диаметром 16 мм и толщиной стенки 1 мм. Трубка имеет 17 0,85 мм круглых отверстий при расстоянии 30 мм. Распылители сопла воды на образец при скорости потока 0,8 ± 0,05 л/мин.
7. Тестовое напряжение: регулируемое от 100 до 1000 В.
8. Тестовый ток: регулируется от 100 до 260 мА.
Технические характеристики:

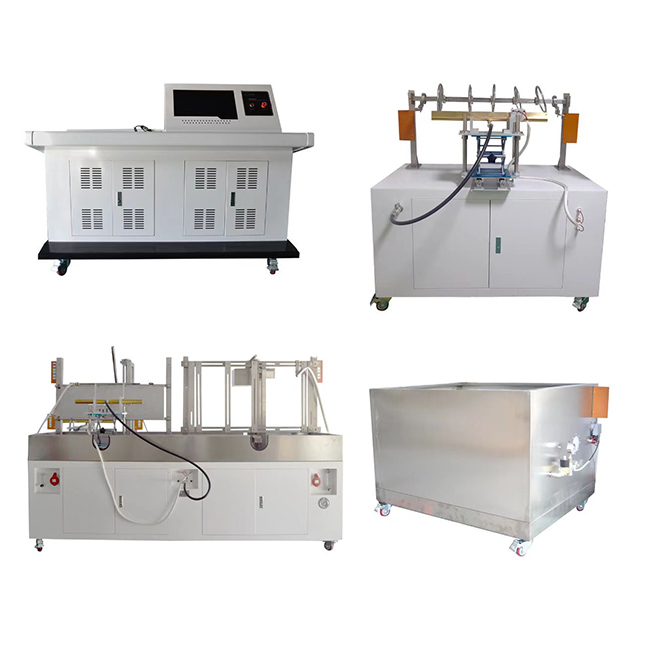

● Размеры испытательного шкафа: 1500 мм (W) × 850 мм (D) × 1600 мм (H);

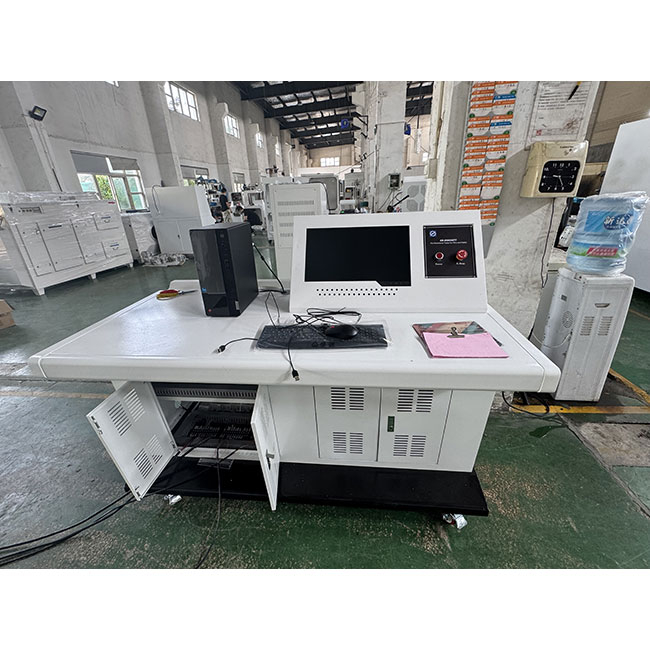

● Размеры управления консоли: 1500 мм (W) × 900 мм (D) × 1300 мм (H);

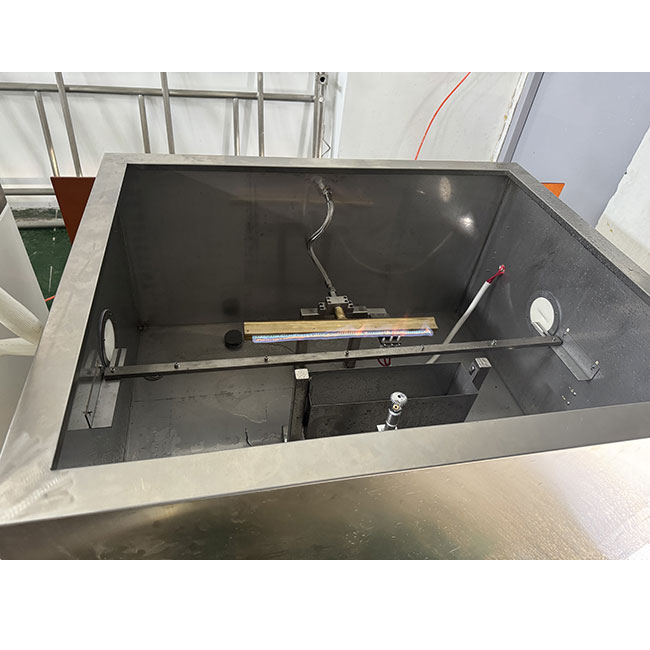

● Размеры бака воды: 1500 мм × 1200 мм × 900 мм;
● Испытательная камера: (поднятая клиентом);
● Источник газа: пропан, воздух (поднятый клиентом);
● Благодарность: Трехфазный, пятипроводная, AC 380V, 50/60 Гц, 30A.
