Провод и кабель IEC 60332-3-10 EN 50399 Тестер тепловыделения при горении

Введение продукта

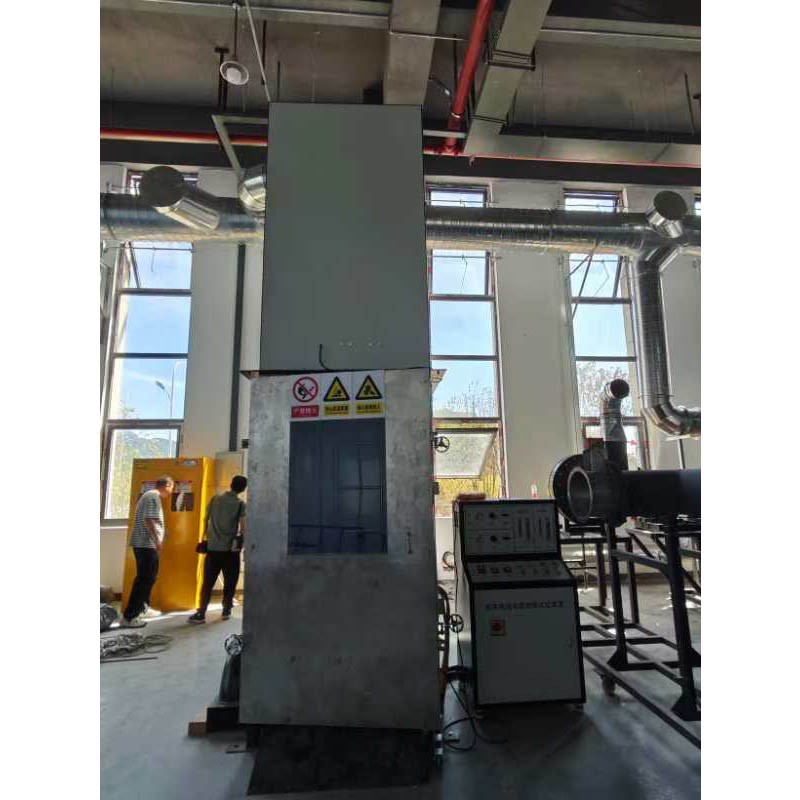

Тестер горения пучков и кабелей IEC 60332-3-10 представляет собой профессиональное оборудование, соответствующее международным стандартам и используемое для оценки характеристик распространения пламени вертикально установленных пучков кабелей в условиях пожара. В испытательном стенде используется испытательная комната из нержавеющей стали размером 1 х 2 х 4 м, оснащенная ленточной пропановой горелкой мощностью 70 кВт и стандартной лестницей (шириной 500 или 800 мм), имитирующей реальные сценарии пожара за счет точного управления потоком газа. Содержание испытаний включает в себя воспламенение в течение 20 или 40 минут, измерение расстояния распространения пламени (обычно ≤ 2,5 м), подходит для силовых кабелей, кабелей управления и оптоволоконных кабелей, широко используемых в зданиях, туннелях, кораблях, железных дорогах и других сценариях. Соответствует международным стандартам, таким как серия IEC 60332-3, EN 50399, UL 1685, IEEE 1202 и IMO FTP Code Part 5, для обеспечения пожаробезопасности кабелей.

Приложение

Кабели силовые: используются для передачи электроэнергии в высотных зданиях, тоннелях, метрополитенах, сетях передачи и распределения электроэнергии, а также на промышленных объектах.

Кабели управления: используются для управления и мониторинга систем промышленной автоматизации, центров обработки данных и передачи сигналов зданий.

Волоконно-оптические кабели: используются для телекоммуникационных сетей, передачи данных в Интернете и систем железнодорожной связи.

Эти кабели прокладываются в пучках и широко используются в высотных зданиях, туннелях, метро, ​​кораблях, железных дорогах, центрах обработки данных и других сценариях, требующих высокой пожарной безопасности.

Стандартный

МЭК 60332-3-10: Определяет оборудование для испытаний на вертикальное распространение пламени для пучков кабелей, включая испытательную камеру, пропановую горелку мощностью 70 кВт и лестницу для оценки огнестойкости кабелей.

EN 50399: На основе оборудования IEC 60332-3-10, воспламенение в течение 20 минут, испытание на распространение пламени и капание капель, в соответствии со стандартами ЕС по строительным кабелям.

UL 1685: Испытание вертикального лотка, воспламенение в течение 20 минут, распространение пламени ≤ 1,5 м (FT4) или ≤ 2,4 м, подходит для строительных кабелей Северной Америки.

ТТХ

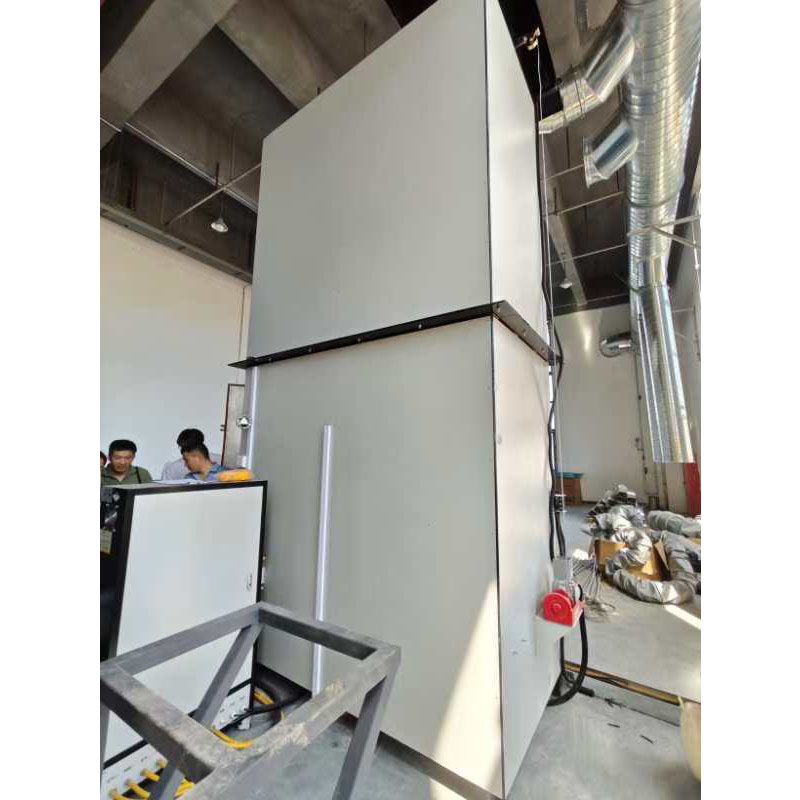

1. Размеры испытательной камеры из нержавеющей стали составляют 1000±100(Ш) x 2000±100(Г) x 4000±100(В) мм;

2. Внутренняя поверхность камеры облицована изоляционным материалом;

3. Нижняя передняя половина камеры имеет изоляцию/диапазон температур 800±20(Вт). 4. Выпускное отверстие размером 300±30 (Ш)×1000±100 (Г) предусмотрено в верхней части камеры для облегчения удаления дымовых газов во время испытаний;

5. Для предотвращения обратного возгорания пропана установлена ​​пламегасительная трубка, что обеспечивает максимальную безопасность проб;

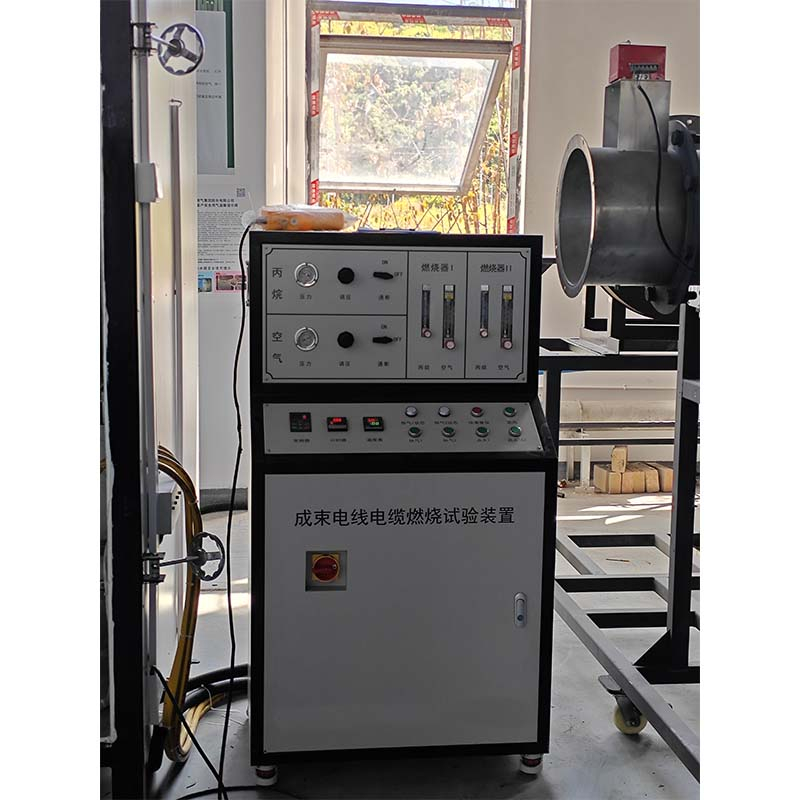

6. Все условия контроля и испытаний автоматически записываются компьютером;

7. Из-за влияния температуры на давление и плотность газа реализована автоматическая система компенсации топливного газа и воздуха горелки с помощью компьютерного управления;

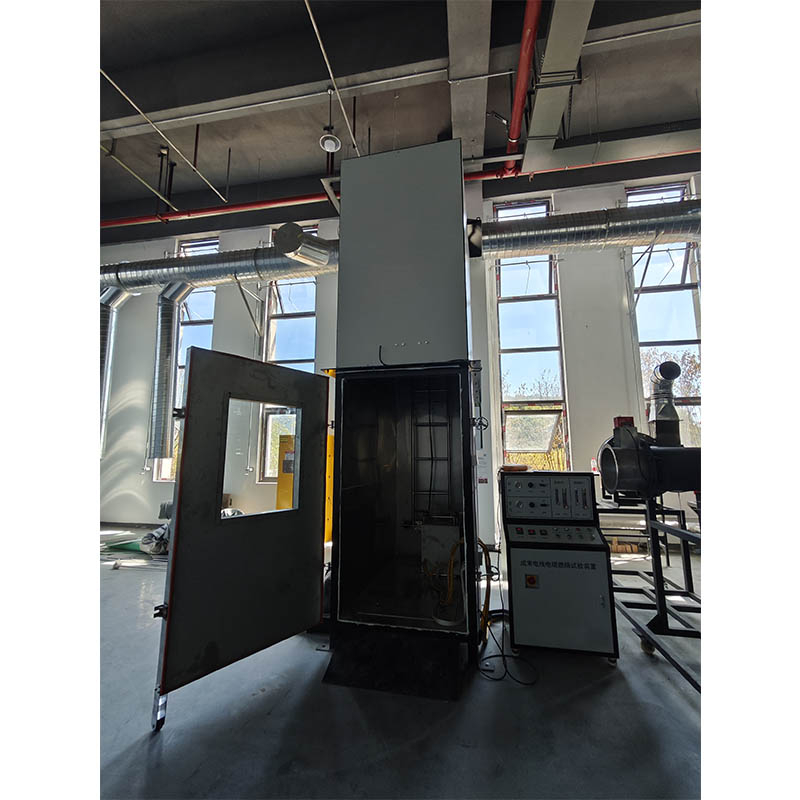

8. Смотровое окно камеры: огнестойкое стекло (толщина 5 мм);

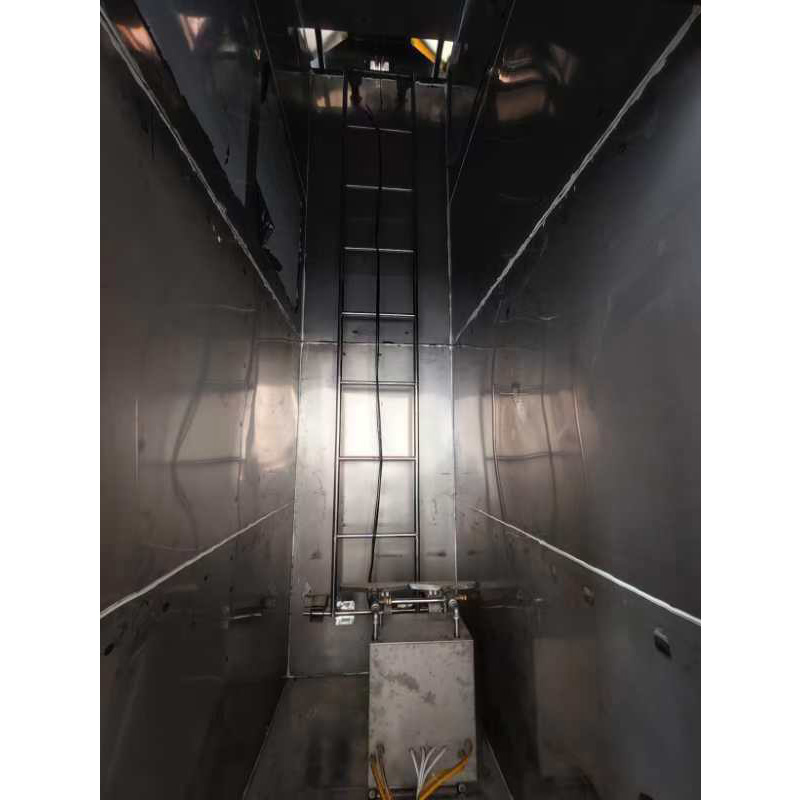

9. Размеры испытательной стальной лестницы (по вертикали): 500 (Ш)×3500 (В);

10. Размеры широкой стальной лестницы: 800 (Ш) × 3500 (В);

11. Размеры поверхности горения: (Д)257×(Ш) 4,5 мм;

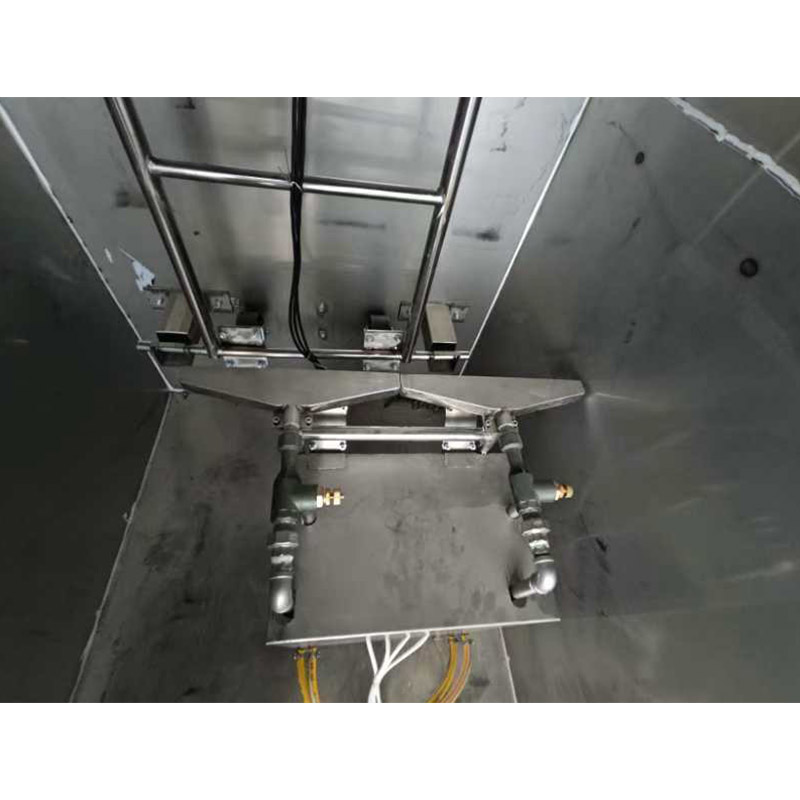

12. Источником тепла является пропановая горелка ленточного типа, оснащенная смесителем Вентури, с межосевым расстоянием отверстий 3,2 мм.

Технические параметры
