UL9540A-2025 Новый стандарт официально выпущен

12 марта 2025 года UL официально выпустил ANSI/CAN/UL9540A-2025 "Система хранения энергии аккумуляторной энергии термического сбегающего испытания распространения ".

В качестве первой в мире специальной спецификации безопасности для теплового бегемого распространения систем хранения энергии этот пересмотр занял 16 месяцев, 27 раундов технических консультаций и межконтинентального голосования, а пятое издание было окончательно опубликовано.

UL 9540A является не только национальным стандартом, который является обязательным для Соединенных Штатов и Канады, но также широко используется на международном уровне и цитируется в правилах установки системы хранения энергии в Сингапуре, Малайзии и Виктории, Австралия, чтобы справиться с конкретными сценариями установки.

UL9540A Уровни

При тестировании систем хранения энергии в UL 9540A можно выполнить четыре уровня тестирования: ячейка - одна клетка аккумулятора нагревает батарею в бомбе с постоянным объемом сгорания и вызывает тепло. Газовый состав теплового бега анализируется с помощью газовой хроматографии, а затем протестируется предел взрыва, давление взрыва и скорость сжигания тепло -бегемого газа. Эта часть теста заключается в создании повторяемого метода для привлечения батареи в тепловое состояние. Эти методы должны использоваться для тестирования модуля, единиц и установки.

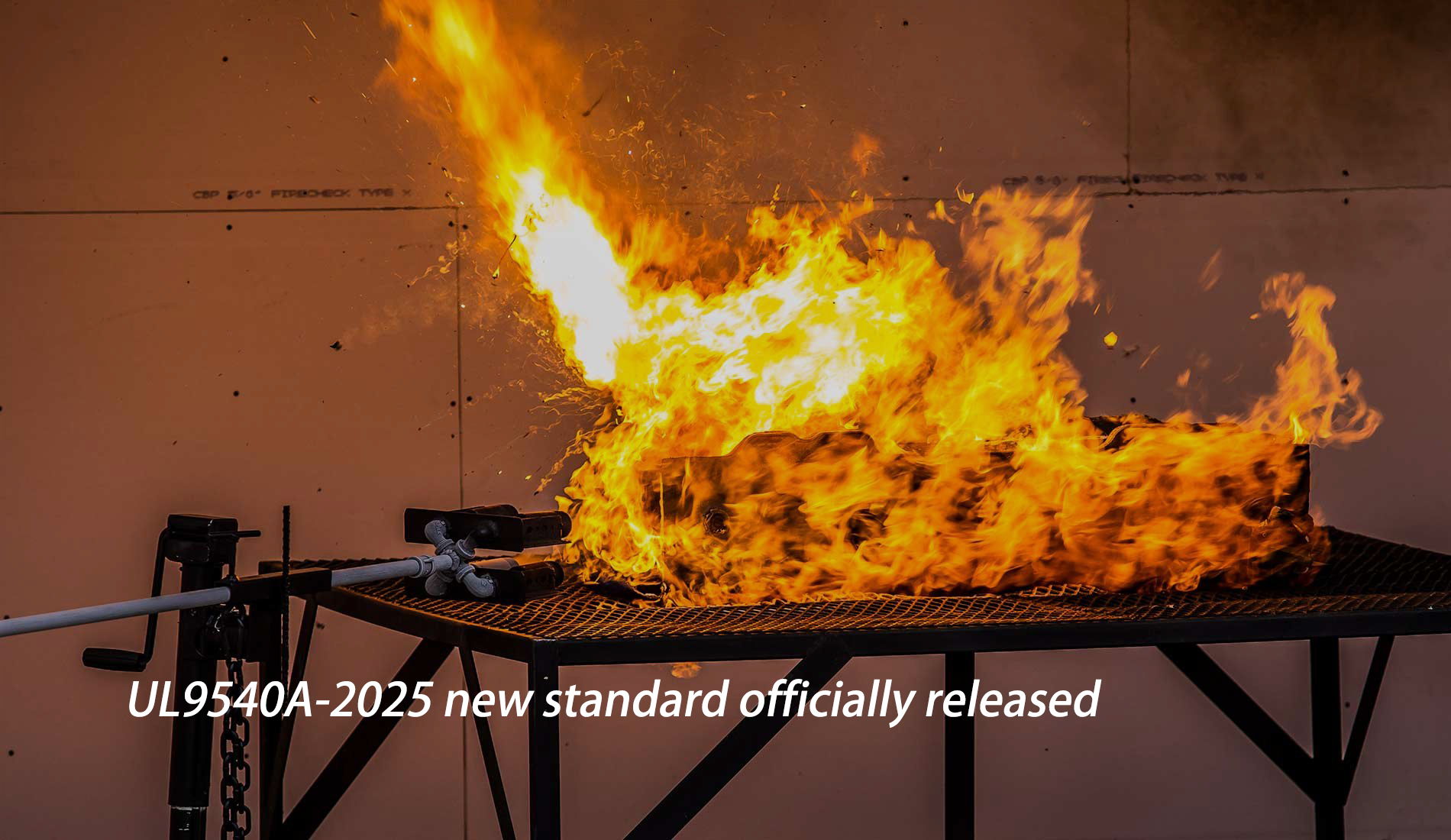

Модуль - коллекция подключенных батарейных ячеек. Тест уровня модуля запускает термический побег одного или нескольких батарейных ячеек в модуле, и использует различные инструменты анализа точных газов для всестороннего анализа газа, выделяемого модулем после термического бега, и оценки его характеристик распространения и возможных рисков пожара в модуле.

Блок - коллекция модулей батареи, соединенных вместе и установлена ​​в стойке и/или шасси. В соответствии с различными условиями установки блоков BESS, тестовая конфигурация осуществляется. Запуская термический побег одного или нескольких батарейных ячеек в модуле, скорости высвобождения тепла, генерации газа и состава, опасностей дефлаграции и брызги, целевой системы хранения энергии и температуры поверхности стенки, теплового потока целевой стенки и системы хранения энергии и устройства для выхода, а также протестировано запланирование.

Установка - тот же настройка, что и модульный тест, используя дополнительную систему огнетую. Метод испытаний 1-"Эффективность разбрызгивателей " используется для оценки эффективности методов спринклера огнетую и защиты от взрыва, установленных в соответствии с нормативными требованиями. Метод испытаний 2- «Эффективность плана огнестрельной защиты » используется для оценки эффективности других систем пожарного тума и методов взрыва (таких как газовые агенты, системы комбинированных систем водного тумана). Тестирование на уровне установки имеет решающее значение. Он имитирует риск пожара системы хранения энергии в фактической среде установки и эксплуатации и является важной частью проекта, чтобы проверить, достаточно ли защитные меры.

Вот краткий обзор в резюме ключевых изменений в пятом издании ANSI/CAN/UL 9450A (12 марта 2025 г.)

1. Метод испытаний и обновления измерений

Измерение FTIR и водорода: измерение FTIR (инфракрасная спектроскопия преобразования Фурье) изменяется на необязательные, а требования к измерению водорода в тестировании на уровне единицы (пункты 8.2.14–10.3.13).

Параметр непрерывного термического рампа: добавляется новый метод испытаний для запуска теплового бега с помощью непрерывного теплового рампа (7.3.1.5).

Расмеритель теплового потока и скорость отбора проб: использование измерителя теплового потока Гардона, и скорости отбора проб для теплового потока и температуры стенки пересматриваются (6.3, 9.2.15–10.3.10).

Стандарт теплового потока путей эвакуации: обновите требования измерения теплового потока для нежилых наружных стен систем (9.5.1, 9.5.5).

2. Конфигурация тестирования и регулировку оборудования

Испытания на жилище: замените NFPA 286 тестовую комнату на тестовую стену »(9.1.2, рисунок 9.3).

Местоположение термопары: Пересмотрите размещение термопавли в тестировании батареи (7.3.1.2, 7.3.1.7–10).

Исключение системы заземления: добавьте условия исключения для жилых систем (9.2.19–10.3.10).

3. Определение и разъяснение процесса

Образец времени отдыха: проясните время отдыха образцов после кондиционирования и зарядки (7.2.2, 8.1.2, 9.1.9).

Метод зарядки аккумулятора: уточнить процесс зарядки аккумулятора (7.2.1, 7.2.4).

Требования к отчету тестирования: уточните спецификации отчета о тестировании для использования батареи в качестве блоков BESS (7.7.1).

Критерии сбоя: пересмотреть терминологию для батареи, модуля и сбоев блока (7.3.1.2, 8.2.8–9.1.8).

Определения терминов: добавлено "Тепловое размерное распространение " и пересмотрел определение "Thermal Runaway " (4.16, 4.19).

Жилые/нежилые определения: прояснить различие между двумя типами использования, влиянием на конфигурацию теста и отчетность (8.4.1, 10.7.1)

4. Новые методы испытаний

Расширение типа аккумулятора: добавленные методы испытания батареи на свинцовом кислоте и никель-кадмиевого батареи (7.3.3.1–7.10.4) и высокотемпературные процедуры тестирования батареи (7.3.4.1–10.11.3).

Ревизии батареи потока: обновленные требования, связанные с аккумулятором (5.4.3, 7.1.1–9.11.1).

5. Стандартные пересмотра производительности

Производительность уровня модуля: пересмотрены критерии прохода для тестирования модуля (8.5.1).

Диапазон температуры поверхности модуля: отрегулировал диапазон измерений (9,7,3, Таблица 9.1, 10.5.2).

6. Обновления для эталонных стандартов

Добавлен NFPA 855 в качестве применимого кода (1.2, 3.2).

Заменил UL 1685 на UL 2556: обновленные стандартные ссылки на кабель (3.2, 10.2.2).

7. Безопасные и структурные требования

Удаленное невозвратное структурное исключение: разъясненные правила распространения на открытом воздухе (4.16, 9.1.1–9.7.1).

Соображения риска дефляции: добавленные требования к анализу дефляции в Приложении A (A3.3.1).

8. Другие важные обновления

Выравнивание использования жилищных средств: пересмотренные требования кода, связанные с использованием жилья (1.2, 10.1.1 - A2.3.2).

Удаленные ограничения на установку жилой установки: удалили заявление, запрещающее установку в жилых единицах.

Расширения отчета о тестировании: расширенный модуль, модуль и отчеты об уровне установки (8.4.1, 10.4.1).

Обзор воздействия

Повышенная гибкость: методы выбора FTIR и термические методы расторжения обеспечивают гибкость тестирования.

Расширенная область применения: добавленные тесты на свинцово-кислоту, никель-кадмия и высокотемпературные батареи, чтобы охватить больше типов технологий.

Повышенная безопасность: пересмотренные правила распространения пламени, добавленный анализ дефляции, чтобы снизить риск распространения пожара.

Упрощенное тестирование: вместо этого используются испытательные стены, что может уменьшить сложность испытаний.

Эта версия подчеркивает ясность, безопасность и техническую инклюзивность, адаптируясь к потребностям разработки технологий батареи и регулирующей эволюции.

UL 9540A оценивает систему безопасности систем хранения энергии после спреды с тепловым сбежанием батареи. Это эталонный стандарт для крупномасштабных пожарных испытаний, упомянутых в NFPA 855, и единственного консенсусного стандарта, расположенного в NFPA 855.

Выпуск UL9540A-2025 отмечает стратегическое обновление безопасности энергии от "пассивного огня " до "Активное предупреждение ". Если вам нужно получить тестовые машины UL9540A или техническую поддержку, пожалуйста, свяжитесь с нами!
