UL94 Пламя замедляющего теста

Набор GIF, чтобы понять тест на огнезащитный пламен UL94

UL 94 является наиболее широко используемым стандартом для пластиковых материалов для оценки их огнестойких характеристик. Есть 12 классов: HB, V-0, V-1, V-2, 5VA, 5VB, VTM-0, VTM-1, VTM-2, HBF, HF-1, HF-2.

UL 94 используется для оценки способности материала потушить после его зажигания. Существуют различные методы оценки в зависимости от скорости сжигания, времени сжигания, сопротивления капельнице и того, сжигает ли капля. Каждый тестируемый материал может получить много значений в зависимости от цвета или толщины. Когда выбирается материал продукта, его рейтинг UL должен соответствовать требованиям толщины стенки части пластической части. Оценки UL должны быть сообщены вместе со значением толщины.

Общий метод испытаний UL94

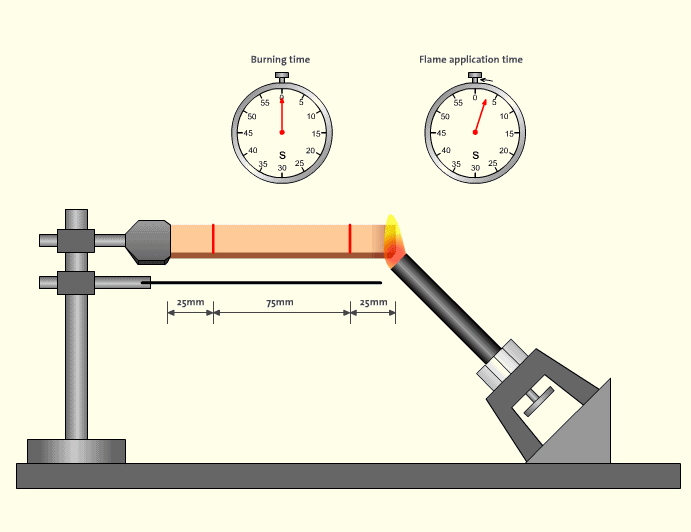

1. Горизонтальный испытание на сжигание (HB)

HB - это самый низкий рейтинг пламени стандарта UL 94. Метод испытаний заключается в горизонтальном зажиме одного конца испытательного элемента до 45 ± 2 градуса с горизонтальным уровнем, возьмите железную сетку, почините ее горизонтально на 10 ± 1 мм ниже испытательной части и сделайте горелку Bunsen (высота пламени около 20 мм) на 45 градусов, перейти к испытанию. Другой конец листа находится в контакте с образцом 6 мм и удаляется через 30 ± 1 секунду. Когда испытательный элемент сжигается до отметки 25 мм, другой таймер и удалите горелку Bunsen.

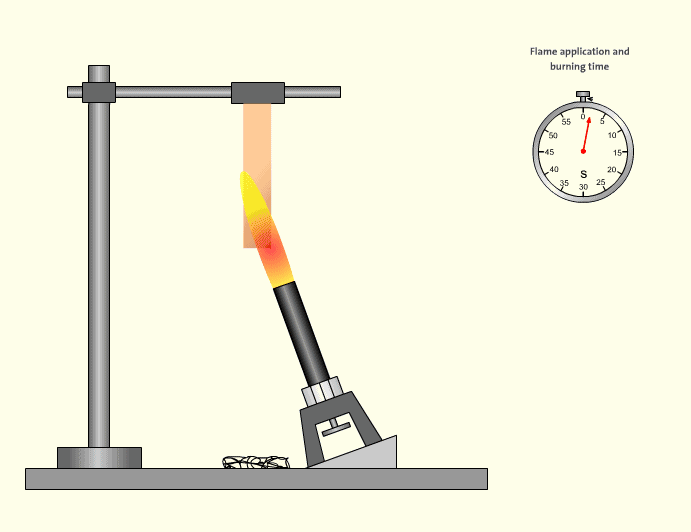

2. 50 Вт вертикальный сжигательный тест

После того, как горелка Бунзена (высота пламени около 20 мм) находится в контакте с центральной точкой ниже образца для 10± 0,5 секунды, снимите горелку Бунзена со скоростью 300 мм/с, не менее 150 мм от испытательного элемента и запишите первое время спонтанного сгорания. После того, как спонтанное сгорание прекратилось, второе сгорание выполняется немедленно. После сжигания в течение 10 ± 0,5 секунды, горелка Бунзена удаляется, а второе время спонтанного сгорания и время покраснения после погашения пламени регистрируются.

3,500 Вт вертикальный сжигательный тест

Образец пластины

Держите горелку Bunsen (высота пламени 125 мм) до 20±5 градусов по горизонтали и перемещать его в сторону испытательного элемента так, чтобы кончик внутреннего пламени пламени (40 мм±Высотой 2 мм) касается одной стороны нижнего конца образца и ожоги 5±0,5 секунды. Откройте горелку Bunsen на 5 ± 0,5 секунды, повторяйте это действие пять раз, удалите после пятого сгорания и запишите время авто-загривания и раскаленное время после того, как пламя было погашено.

образец стержня

Исправьте тестовую часть горизонтально с помощью джига или приспособления, и переместите горелку Бунзена в нижнюю часть испытательной части на 20±5 градусов от горизонтального. Кончик пламени Внутреннего пламени контактирует в нижнюю точку образца и ожоги для 5±0,5 секунды. Лампа была освещена на 5 ± 0,5 секунды, и это действие повторялось пять раз. После пятого сгорания оно было удалено, и часть записи была записана на повреждение.

UL 94 Критерии оценки пламени.

1. Условия горизонтального определения горизонтального сгорания

	Скорость сжигания	Оплатано отсталый рейтинг
Толщина образца 3-13 мм	≤ 40 мм/мин	HB
Толщина образца <3 мм	≤ 75 мм/мин	HB
Пламя потушено до маркировки (25 мм/100 мм)	= 0 мм/мин	HB

2. Условия вертикального сгорания UL94

Судя по состоянию	V-0	V-1	V-2
Спонтанное время сжигания после применения FLAя (S)	≤ 10	≤ 30	≤ 30
Общее время спонтанного сжигания (и) (10 разВремя сгорания ONTONE	≤ 50	≤ 250	≤ 250
Спонтанное сгорание + время пропадения после второго пламени（S)	≤ 30	≤ 60	≤ 60
Капля зажигает хлопок	нет	нет	да
Сжигать до приспособления (Образец полностью сожжен)	нет	нет	нет

3. Условия UL94 500 Вт. Условия определения вертикального сгорания

	5 ВА	5 vb
Спонтанное сгорание + время покраснения после 5 тестов любого образца（S.）	≤ 60	≤ 60
Капля зажигает хлопок	Нет	Нет
Образец Hole（<3 мм）	Нет	Да
