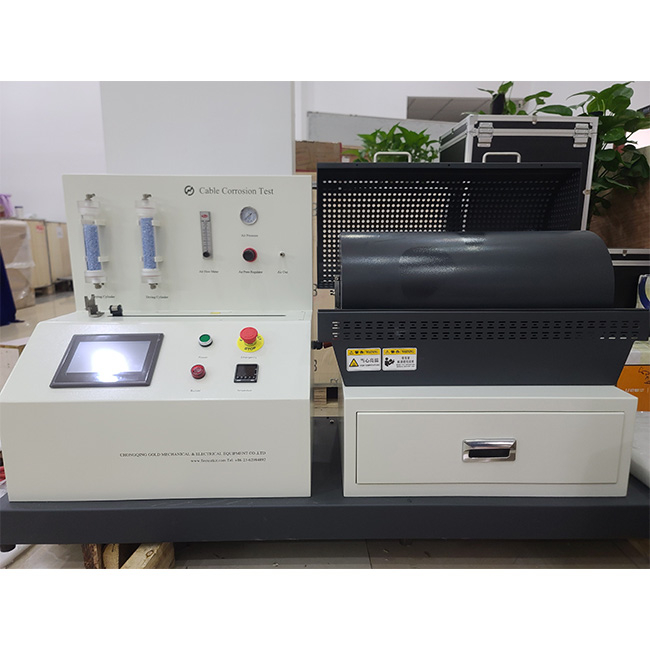

IEC 60754 Тестер галогеничной кислоты с высвобождением кабеля для изоляции и слоев оболочки проводов и кабелей

IEC 60754 Cable Halage Halogen Condurtypring Tester


Продукт вводится

Проводник IEC 60754, выпущенный газородной кислотной проводящей проводящей проводной, является точным устройством, предназначенным для оценки характеристик газов, выделяемых, когда сжигаются неметаллические материалы (такие как изоляция и оболочка) проводов и кабелей. Это соответствует международным стандартам IEC 60754-1 и IEC 60754-2 и их эквивалентными стандартами (например, EN 60754, BS EN 60754, UL 2556). Тестер проверяет пожарную безопасность кабелей с нулевым газогогеновым (LSZH) с низким ходом (LSZH) путем сжигания 1G образца при 800 ° C (для содержания галогеновой кислоты) или 950 ° C (для кислотности и проводимости). Устройство интегрирует печь трубки, систему сбора газа, PH -метр и измеритель проводимости, поддерживает автоматический контроль температуры и запись данных и широко используется в сертификационных испытаниях кабельного материала в полях строительства, железных дорог, судов и т. Д.





Стандартный

1. Стандарт IEC 60754
IEC 60754-1: 2011+A1: 2019
Название: Тест на газы, развивающийся во время сжигания материалов из кабелей - Часть 1: Определение содержания галогеновой кислоты.

Описание: Указывает оборудование и процедуры для определения галогенных кислотных газов (кроме гидрофлуорической кислоты), выделяемых во время сжигания проволочных и кабельных материалов (на основе галогенированных полимеров или соединений, содержащих галогенные добавки).

Применимо: Проверьте содержание галогенной кислоты (экспрессируемое в мг/г) кабельной изоляции или обширных материалов.

Замечания: Не применимо к определению гидрофлуорической кислоты (см. IEC 60684-2).
IEC 60754-2: 2011+A1: 2019

Название: тест на газы, развивающийся во время сжигания материалов из кабелей - Часть 2: Определение кислотности (измерение pH) и проводимость

Описание: Оцените кислотность и коррозионность газов, высвобождаемых во время сжигания проволочных и кабельных материалов, путем измерения значения pH и проводимости газов сгорания, растворенных в воде.

Применение: тестирование кислотности (pH ≥ 4,3) и проводимости (≤ 10 мкс/мм) кабельных материалов с низким содержанием галогена с нулевым содержанием дыма (LSZH).

Примечание. Тестирование проводится при 950 ° C, в отличие от 800 ° C в IEC 60754-1.


Диапазон испытаний
Тестер подходит для следующих материалов и сценариев:

Тестовые объекты:
Изоляционный слой, слой оболочки или другие полимерные материалы проводов и кабелей.

Кабели, содержащие галоген (хлор, бром, йод и т. Д.) Или материалы без галогенов (низкий нулевой галоген, LSZH).

Неметаллические материалы (такие как ПВХ, ПП, ПП или соединения, содержащие галогенные добавки).

Примечание. Не подходит для определения высвобождения гидрофлюорической кислоты из фторсодержащих материалов (см. IEC 60684-2).

Области применения:

Проверка производительности кабелей с низким содержанием дыма галогена (LSZH).

Сцены, такие как здания, железные дороги, корабли, дата -центры и т. Д., Которые требуют высокой кабельной пожарной безопасности.

Кабельная сертификация в соответствии с международными и региональными стандартами (например, IEC, EN, UL, BS, AS/NZS).

Условия испытаний:

IEC 60754-1: температура сгорания составляет 800 ° C ± 10 ° C, и определяется содержание галогеновой кислоты.

IEC 60754-2: температура сгорания составляет 950 ° C ± 10 ° C, а кислотность и проводимость измеряются.

Образец масса: обычно 1 г (± 0,005 г), которая должна быть равномерно нарезана или заземлена.

Количественные показатели диапазона тестов:

Содержание галогеновой кислоты (IEC 60754-1): экспрессируется в мг/г, измеряется общее количество галогенных кислотных газов, таких как хлорид водорода (HCl) и бромид водорода (HBR).

Типичные требования: содержание галогенной кислоты в кабелях без галогенов составляет ≤ 5 мг/g.
Кислотность (значение рН) (МЭК 60754-2): значение рН газа сгорания, растворенное в воде.
Типичные требования: pH ≥ 4,3 (низкая коррозионная).

Проводимость (IEC 60754-2): проводимость газа сгорания, растворенного в воде, в мкс/мм.
Типичные требования: проводимость ≤ 10 мкс/мм.





Тестовый контент
Тестер выполняет следующий тестовый контент в соответствии с требованиями IEC 60754-1 и IEC 60754-2:

1. IEC 60754-1: Тест на содержание галогеного кислотного газа
Цель: Определите общее количество галогенового кислотного газа, выделяемого, когда сжигает кабельный материал (выраженный в виде эквивалента хлорида водорода, единица составляет мг/г).

Шаги тестирования:
Приготовление образца: возьмите образец 1G и нарежьте его до размера частиц ≤ 2 мм, чтобы обеспечить однородность.
Сгорание: поместите образец в трубную печь и сжигайте его при 800 ° C ± 10 ° C и проходите сухой воздух (скорость потока 0,015 м³/ч до 0,03 м³/ч).
Сбор газа: газы, выделяемые сжиганием, собираются через бутылку для промывки газа (содержащую дистиллированную воду или другую абсорбционную жидкость).
Химический анализ:
Содержание галогенной кислоты определяется титрованием (например, титрование нитрата серебра) или ионной хроматографией.
Рассчитайте содержание галогеновой кислоты (мг/г), экспрессируемое как эквивалент хлорида водорода (HCL).

Результаты теста:

Содержание галогеновой кислоты (мг/г).
Определите, соответствует ли материал стандарт без галогенов (обычно ≤ 5 мг/г).
Требования к оборудованию:
Трубчатая печь (нагревая до 800 ° C).
Система подачи воздуха (точный контроль потока).
Бутылка для мытья газа и абсорбционная жидкость.
Титрование устройства или ионный хроматограф.

2. IEC 60754-2: Испытание на кислотность и проводимость

Цель: определить кислотность (значение рН) и проводимость газа, высвобождаемого, когда кабельный материал сжигает, чтобы оценить его коррозов.

Шаги тестирования:

Приготовление образца: возьмите 1G образца и нарежьте его на частицы ≤ 2 мм.
Сгорание: поместите образец в пробирку и сжигайте при 950 ° C ± 10 ° C и проходите влажный воздух (содержащий водяной пары, скорость потока 0,015 м³/ч до 0,03 м³/ч).

Сбор газа: газ сгорания собирается через газовую бутылку (содержит фиксированный объем дистиллированной воды, обычно 1000 мл).

Измерение:

Измерьте значение pH раствора с помощью pH -метра.
Измерьте проводимость раствора (мкс/мм), используя измеритель проводимости.

Расчет результата:

Значение pH: записи напрямую.

Проводимость: выражена как проводимость на миллиметр длины образца (мкс/мм).

Результаты теста:

Значение pH (типичное требование ≥ 4,3).
Проводимость (типичное требование ≤ 10 мкс/мм).
Определите, соответствует ли материал требованиям низкой коррозии.

Требования к оборудованию:

Трубная печь (нагревая до 950 ° C).
Система питания влажного воздуха (управление влажностью).
Бутылка для мытья газа и дистиллированная вода.
PH -метр и измеритель проводимости (точность соответствует ISO 385 и т. Д.).


Основные особенности:

1. Оптимизированный конструктивный дизайн, разумный макет, легкая работа;

2. Весь корпус изготовлен из нержавеющей стали;

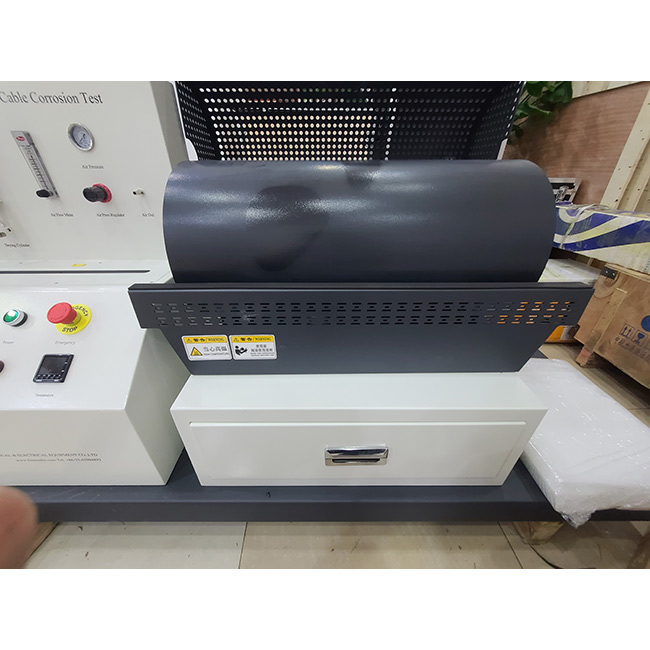

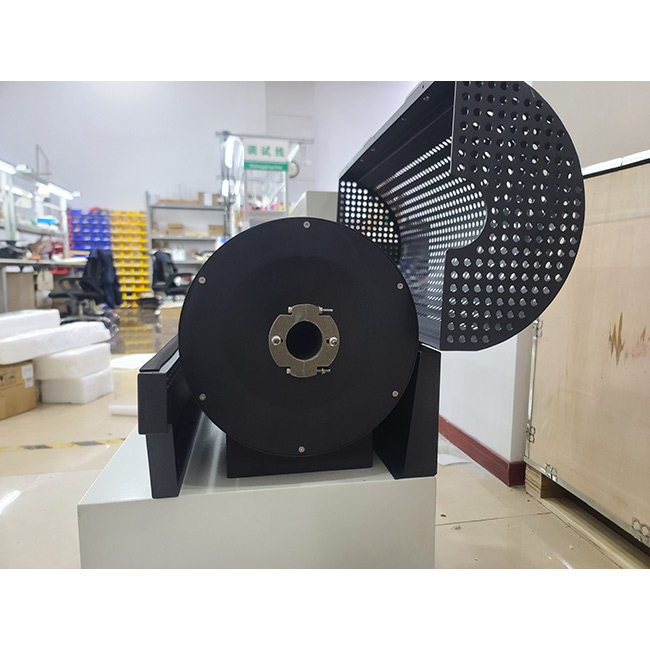

3. Эффективная длина трубчатой ​​печи составляет 500 ~ 600 мм, внутренний диаметр составляет 40 ~ 60 мм, и это
оснащен регулируемой электрической системой отопления;

4. оснащен американскими импортируемыми термопарами;

5. Размер лодки сгорания длиной 45 ~ 100 мм, шириной 12 ~ 30 мм и глубиной 5 ~ 10 мм;

6. Диапазон устройства измерения проводимости составляет 0,01/мм ~ 100US/мм;

7. Управляющая комната использует электронный контроль температуры для разумного контроля температуры трубчата
печь;

8. оснащен 2 бутылками для сбора газа

9. Размер камеры выборки составляет 1 литр

10. Оборудованный тест значения pH и проводимость с помощью электронного дисплея и электродов

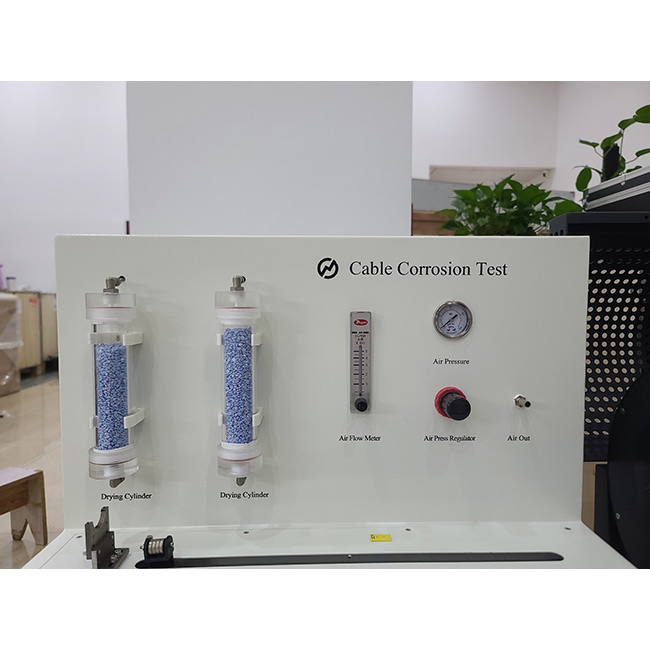

11. Метр воздушного потока и все необходимые кремнеземные огневые трубы для предотвращения коррозии газом. 12. Активированный углерод (воздушная фильтрация): фильтровать источник воздуха через фильтр

13. Силикагель используется для сушки источника воздуха;

14. Pyrex Pipe: Пользователи могут легко вставить образец в трубку печи Pyrex, чтобы защитить трубу от повреждения

15. Система перемещения лодки сгорания: двигатель автоматически перемещает устройство для сгорания; делая
Проверьте более интеллектуальный;

16. Преобразование режима: переключатель преобразования режима (доступны два метода испытаний, IEC 60754-1 и IEC 60754-2)

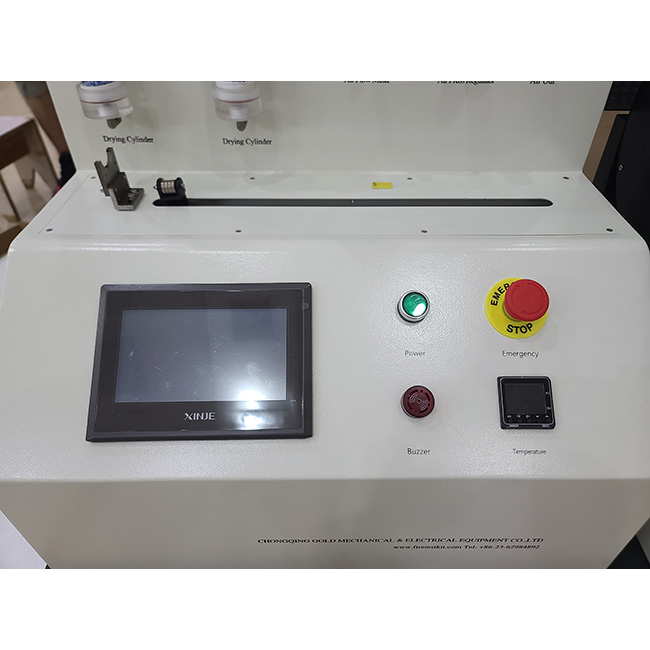

17. Контроллер тревоги температуры: контролируйте температуру в печи, чтобы предотвратить перегрев

18. Таймер: IEC 60754-1 или IEC 60754-2 Устройство для измерения времени в тесте

19. Ящик: коробка для хранения аксессуаров (например, измеритель проводимости, PH -метр и т. Д.)

20 температурное дисплей: отображает температуру ядра печи

21. Постоянная магнитная мешалка: мешалка для смешивания газов сгорания в дистиллированной воде

22. Измеритель проводимости: инструмент для измерения проводимости газов сгорания


Спецификация:
